Бесфланцевое соединение – способ крепления арматуры (особеннодисковые затворы,обратные клапаныи т. д.) между фланцами труб с помощью длинных болтов. Его определяющей характеристикой является то, что клапан не имеет собственных встроенных фланцев; вместо этого длинные болты проходят через фланцы двух труб, чтобы закрепить клапан посередине.

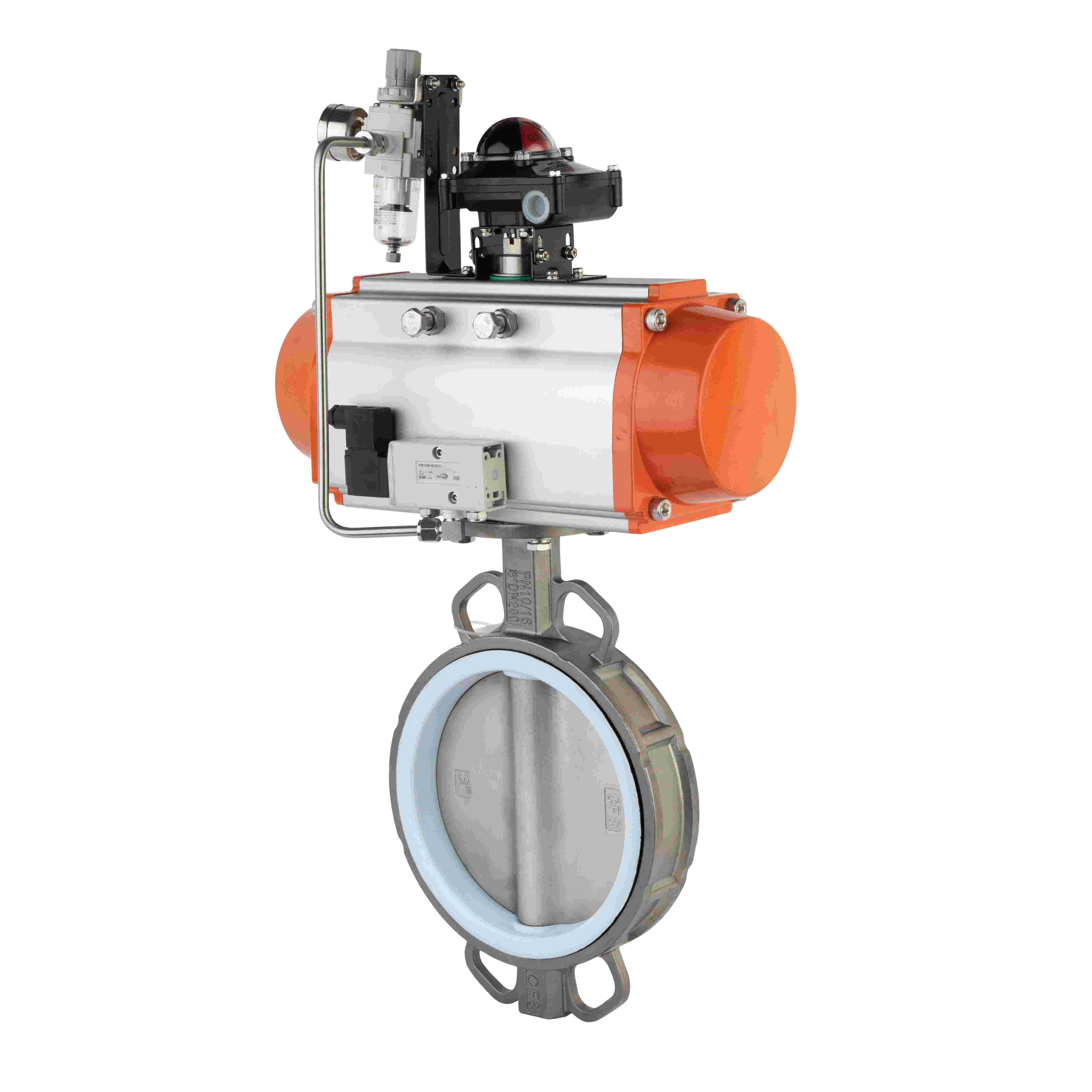

Клапан: Корпус клапана не имеет отверстий под фланцевые болты, имеется только гладкая установочная поверхность. Типичные примеры: межфланцевые дисковые затворы, межфланцевые обратные клапаны.
Болты: обычно шпильки или сквозные болты, достаточно длинные, чтобы пройти через отверстия для болтов обоих фланцев трубы.
Фланцы труб: Концы труб должны быть оснащены стандартными фланцами.
Гайки: используются для затяжки.
Поместите межфланцевый клапан между фланцами двух труб.
Вставьте длинные болты через отверстия под болты одного фланца трубы → через калибровочные отверстия в корпусе межфланцевого клапана → через отверстия под болты обратного фланца трубы.
Закрепите гайки на обоих концах. При затягивании гаек два фланца трубы стягиваются вместе.
Это зажимное усилие герметизирует клапан между фланцами с помощью прокладок (или встроенного упругого уплотнения клапана), образующих уплотнительную поверхность.
| Особенность |
Вафельный тип |
Фланцевый (традиционный) |
| Болты |
Длинные болты; такое же количество, как и фланцевые отверстия |
Два комплекта болтов/гаек (по одному на фланец) |
| Конструкция клапана |
Легкий, тонкий, компактный |
Тяжелый, длинный, со встроенными фланцами. |
| Установка/Удаление |
Требуется отсоединить обе стороны, чтобы снять клапан. |
Клапан можно снять, открутив один фланец. |
| Расходы |
Более низкая стоимость клапана; фланцы труб еще нужны |
Более высокая стоимость клапана + фланца |
| Масса |
Свет; идеально подходит для больших диаметров |
Тяжелый |
| Пути утечки |
Меньше (две уплотнительные поверхности: от клапана к фланцу с каждой стороны) |
Больше (четыре поверхности: две фланцевые прокладки плюс две между фланцем и клапаном) |
