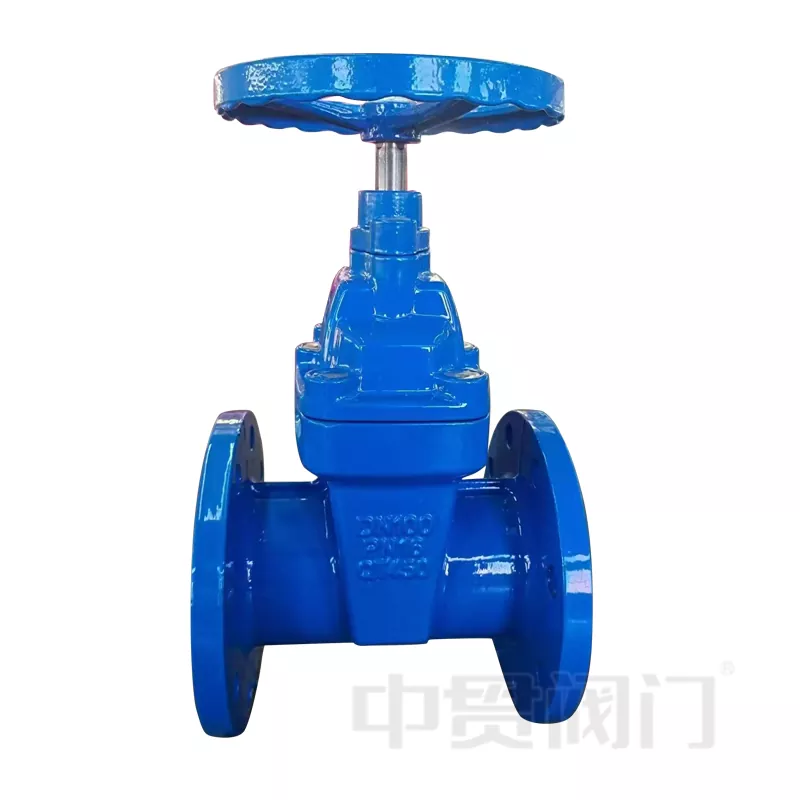

Задвижка с латунным уплотнением JIS 5k или 10k

Являясь китайским поставщиком, задвижка с латунным уплотнением JIS 5k или 10k компании Zhongguan Valve представляет собой задвижку, изготовленную строго в соответствии с японскими промышленными стандартами и широко используемую на рынке Юго-Восточной Азии. Этот продукт соответствует стандартам JIS B2032 (Стандарт на задвижки) и JIS B2071/JIS B2220 (Стандарты на фланцевые соединения) и в основном используется в системах трубопроводов для обычных сред, таких как вода, пар и масло.

Подробное описание

Стандарты и номинальное давление

Эта задвижка с латунным уплотнением JIS 5k или 10k производится в соответствии с общими требованиями к трубопроводам JIS и легко совместима с существующими стандартными японскими системами.

Стандарт дизайна:

JIS B2032 (Задвижка)

Стандарт фланца:

ДЖИС Б2220

Класс давления:

JIS 5K – подходит для систем низкого давления

JIS 10K – примерно PN16 (1,6 МПа)

Диапазон номинальных размеров:

Ду15 – Ду600

1/2" – 24"

(Фактический диапазон размеров зависит от производственной мощности)

Технические параметры

Технические параметры – Задвижка с латунным уплотнением JIS 5K / 10K

Описание структуры и материала

Задвижка с латунным уплотнением JIS 5k или 10k имеет классическую и надежную конструкцию, уделяя особое внимание долговечности и стабильности уплотнения.

• Корпус клапана и крышка

Материал: латунь или бронза (литая медь).

Хорошая устойчивость к коррозии

Подходит для неагрессивных сред, таких как вода и пар.

Широко используется в строительных и промышленных системах.

Металлическая уплотнительная поверхность из медного сплава

Опциональная никелированная или хромированная поверхность для повышения износостойкости.

Доступен вариант мягкого уплотнения (ПТФЭ) для особых условий работы.

• Подключение и работа

Фланцевое соединение, полностью совместимое с трубопроводами стандарта JIS.

Стандартная операция: Маховик

Опционально: Редуктор (для больших размеров), Электрический привод (требуется автоматизация)

Преимущества продукта

Конструкция латунного металлического уплотнения

Лучшая устойчивость к высоким температурам по сравнению с резиновыми уплотнениями.

Стабильная герметичность при длительном использовании.

Сопротивление низкому потокуанс

Полнопроходная конструкция

Сниженные потери давления, подходят для трубопроводов с высокой пропускной способностью.

Lсрок службы

Латунный материал устойчив к образованию накипи и окислению.

Низкая частота технического обслуживания

Широкий диапазон применения

Системы водоснабжения

Паропроводы

Нефть и общепромышленные среды

(Для агрессивных сред рекомендуется специальная обработка материала)

Принцип работы

Клапан работает за счет вращения маховика, перемещая шток и пластину затвора вверх или вниз:

При полном открытии проход для потока прямой и беспрепятственный.

В закрытом состоянии уплотнительные поверхности из медного сплава плотно прилегают друг к другу, чтобы предотвратить утечку.

Простая конструкция обеспечивает стабильную работу и простоту обслуживания.

Такая конструкция делает клапан пригодным для частого открытия и закрытия в промышленных и строительных системах.

Типичные применения

Химическая промышленность

Фармацевтические заводы Пищевые предприятия

Строительные системы

системы отопления, вентиляции и кондиционирования

Водоснабжение и водоотведение

Энергетические и отопительные системы

Паропроводы котельной

Теплообменные станции
