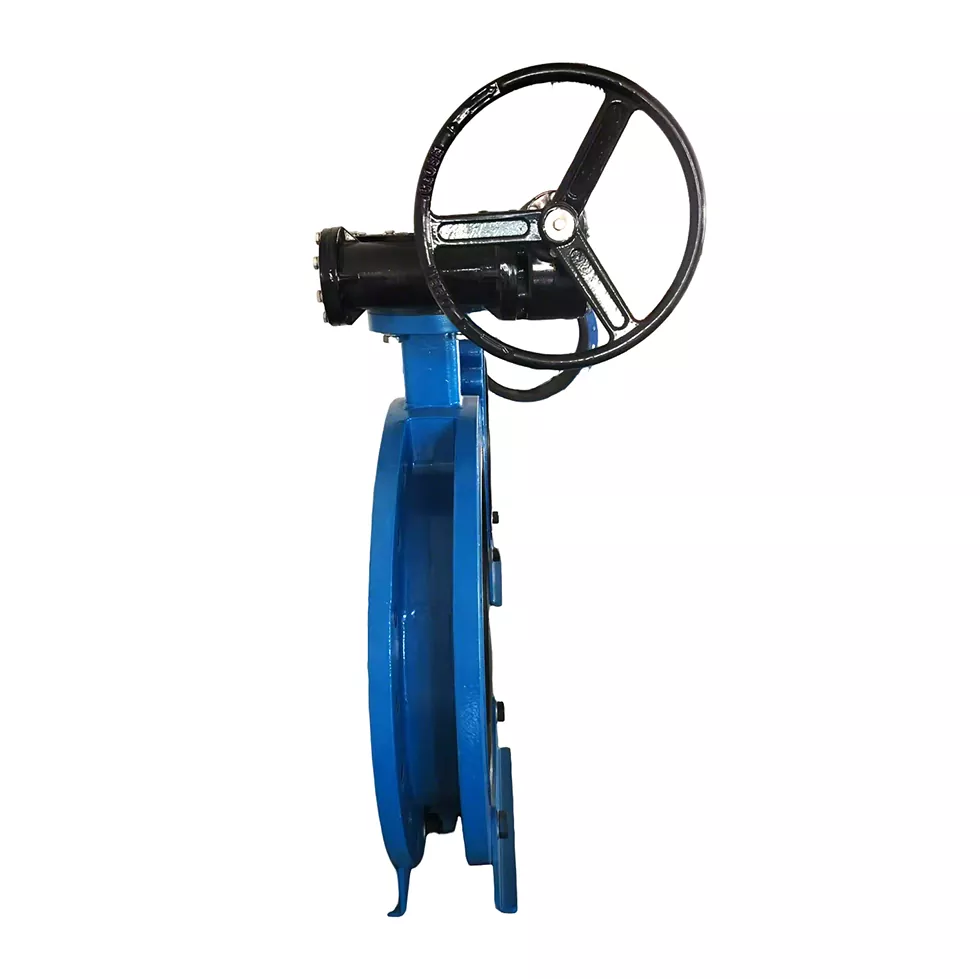

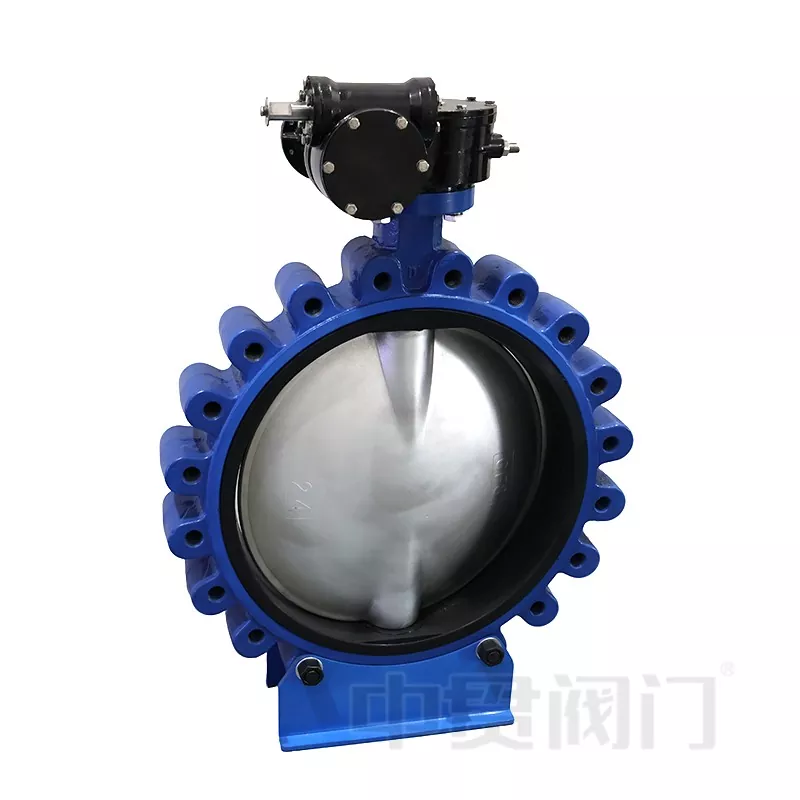

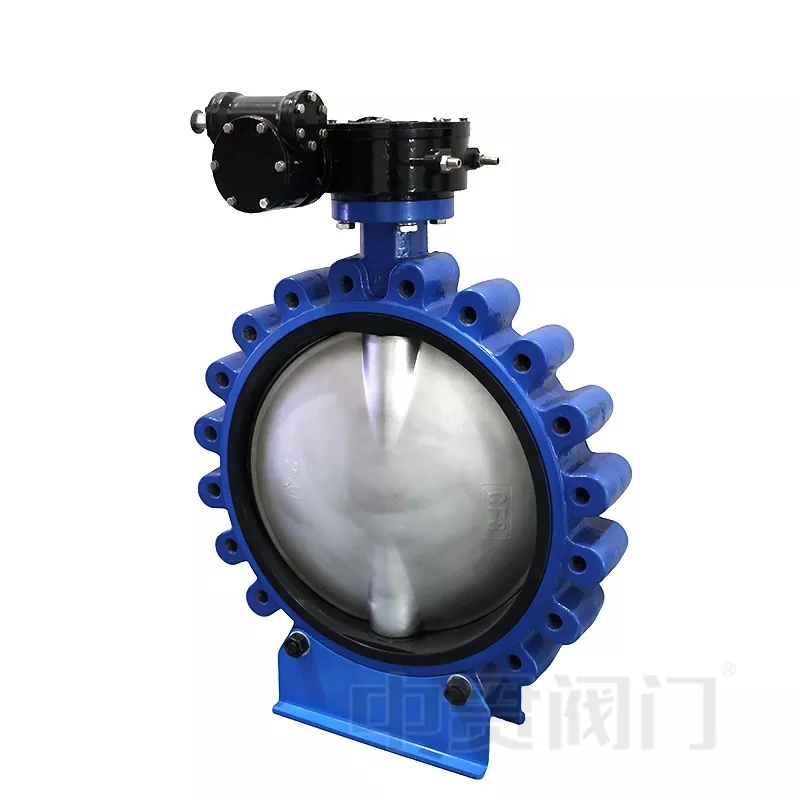

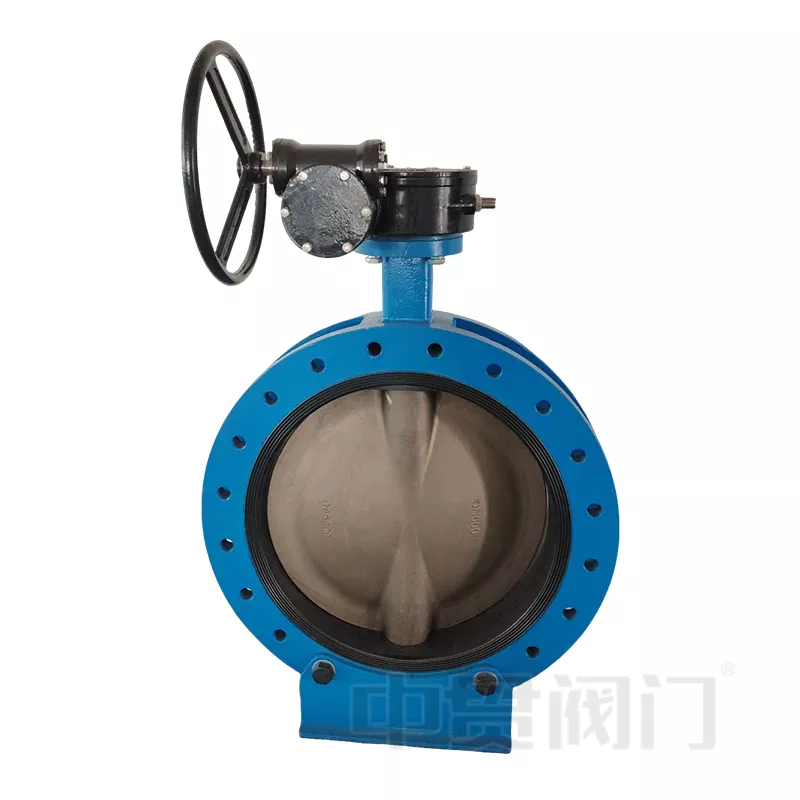

Клапан-бабочка типа Zhongguan с проушинамипредназначен для трубопроводных систем, требующих гибкого монтажа, надежного перекрытия и удобного обслуживания. В качестве конструкции дроссельной заслонки по центральной линии ее обычно выбирают дляочистка воды, циркуляция HVAC, промышленные трубопроводы и приложения, где клапан необходимо снимать или обслуживать, не затрагивая всю компоновку трубопровода.
По сравнению с пластинчатыми дроссельными клапанами,конструкция соединения с наконечникомиспользует резьбовые отверстия на корпусе клапана для обеспечения независимой фиксации фланца. Эта конструкция особенно подходит для установки на конце линии, секций изоляции оборудования и трубопроводов, где во время технического обслуживания может потребоваться удаление одной стороны соединения.
Корпус клапана может быть изготовлен изковкий чугун, ГГГ50, нержавеющая сталь или углеродистая сталь в зависимости от требований к давлению, характеристик среды и условий коррозии. Конструкция проушин распределяет нагрузку на соединение через несколько точек крепления, повышая устойчивость установки в трубопроводах, подверженных вибрации или частой эксплуатации.
Диск имеет компактную круглую форму и вращается примерно на 90° между полностью открытым и полностью закрытым положениями. Диски из нержавеющей стали или другие совместимые материалы могут быть выбраны в зависимости от среды трубопровода, чтобы улучшить коррозионную стойкость и эксплуатационные характеристики.
Шток клапана передает рабочий крутящий момент между приводом и диском. Центральное расположение вала снижает сложность конструкции и обеспечивает плавную работу при ручном, пневматическом или электрическом управлении.
ЭПДМ, НБР, ПТФЭи другие уплотнительные материалы могут быть выбраны в зависимости от среды. EPDM обычно используется для применений на водной основе, NBR подходит для условий, связанных с маслом, а PTFE рассматривается как отвечающий более строгим требованиям к химической стойкости.
В системах водоснабжения и водоотведения обычно выбирают дроссельные заслонки с проушинами из-за их компактной конструкции и простоты обслуживания. Конфигурации седел из EPDM часто используются в системах пресной воды, сточных вод и общей циркуляции воды, где требования к химической совместимости умеренные.
Трубопроводы систем отопления, вентиляции и кондиционирования воздуха и промышленного охлаждения обычно требуют частого открытия и закрытия. Конструкция поворота на 90°, низкий рабочий момент и компактная установочная длина делают дисковые затворы с проушинами подходящими для систем управления циркуляцией с ограниченным пространством для установки.
Для промышленных трубопроводов, содержащих агрессивные или специальные среды, конфигурацию клапана следует выбирать с учетом химической совместимости материала седла и среды. Седла на основе ПТФЭ можно рассматривать для более сильных химических сред, тогда как материалы NBR и FKM используются для применений, связанных с нефтью.
Морские и энергетические системы часто требуют клапанов с коррозионной стойкостью и удобным доступом для обслуживания. Конструкция соединения с наконечниками упрощает изоляцию и замену в трубопроводах, где пространство для обслуживания ограничено.
Во время работы диск вращается вокруг оси стержня клапана. Когда клапан полностью открыт, диск выравнивается по направлению потока в трубопроводе, уменьшая сопротивление и позволяя среде проходить через него с минимальными препятствиями.
При закрытии диск поворачивается примерно на 90° и прижимается к седлу уплотнения, останавливая поток. В зависимости от конструкции клапана и материала уплотнения можно добиться двунаправленного запирания.
В приложениях дросселирования положение диска можно регулировать между открытым и закрытым положениями.
| Сравнение | Клапан-бабочка с наконечником | Вафельный клапан-бабочка |
|---|---|---|
| Способ подключения | Отверстия с резьбовыми проушинами обеспечивают независимую фиксацию фланца. | Устанавливается между двумя фланцами с помощью сквозных болтов. |
| Обслуживание | Подходит для систем, требующих более простого снятия клапана или установки на конце линии. | Больше подходит для стандартной установки на трубопроводе. |
| Место для установки | Компактный дизайн с большей гибкостью подключения | Легкий и часто используется в условиях ограниченного пространства. |
| Типичные применения | Водоочистка, ОВКВ, промышленные трубопроводы, системы, требующие технического обслуживания | Общие водопроводные и инженерные коммуникации |
Компания по производству клапанов Чжэцзян Чжунгуань, ОООуже более 19 лет занимается производством клапанов, а производственные ресурсы расположены в Тяньцзине и Вэньчжоу, провинция Чжэцзян. Компания производитдисковые затворывключая бесфланцевые, проушные, U-образные и фланцевые типы с основными производственными диаметрами от DN40 до DN1600.

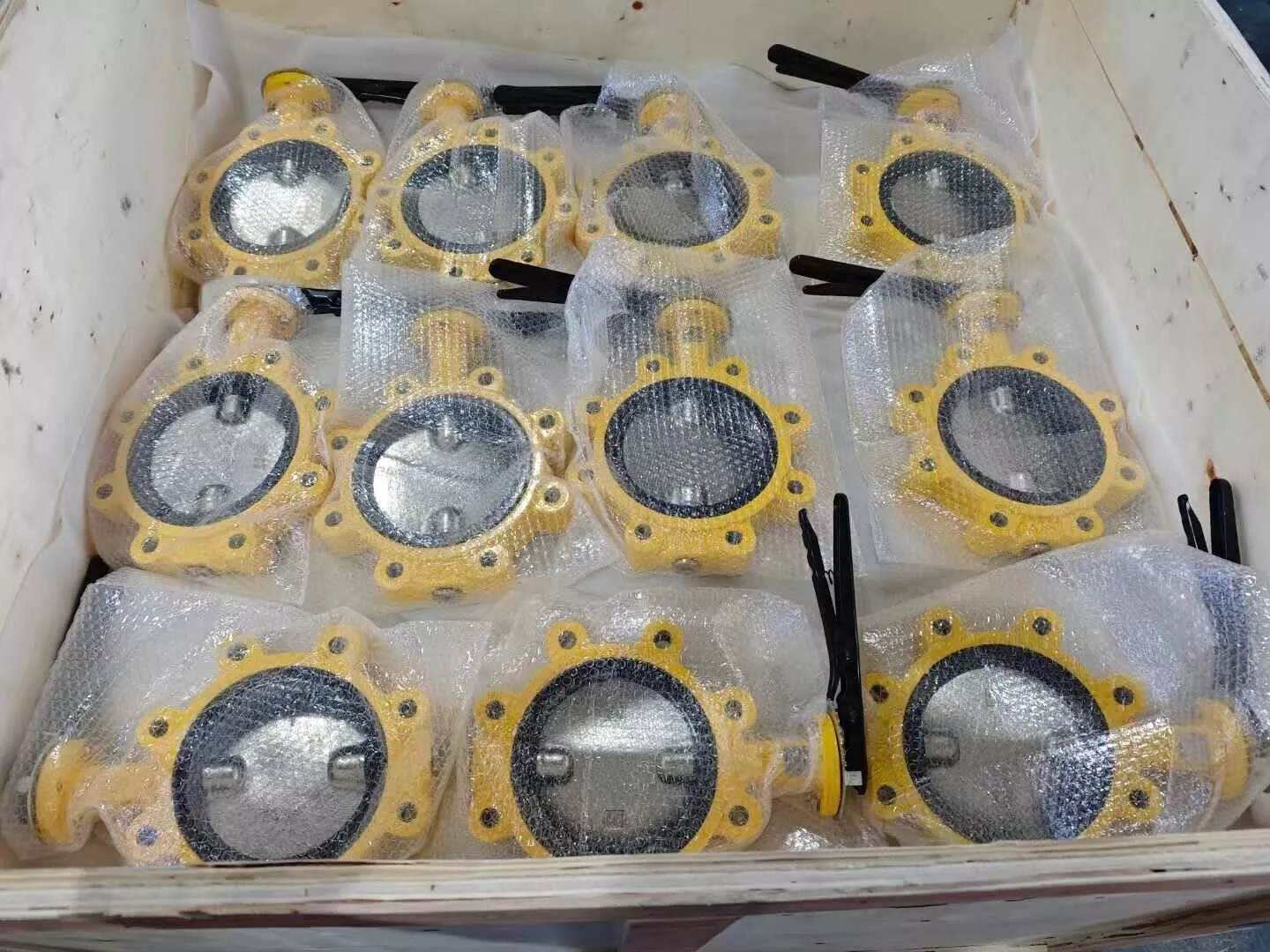

Производственный процесс включает сборку клапана, испытание давлением, установку седла клапана, установку втулки вала и маркировку продукции. Чжунгуань обеспечивает необходимоеСертификаты ИСОдля производимой арматуры и можем обеспечитьСедла клапанов, сертифицированные WRASкогда это необходимо.
На срок службы дроссельной заслонки с проушиной в основном влияют условия эксплуатации, в том числе характеристики среды, температура, перепады давления, частота срабатываний и качество установки. Выбор совместимых уплотнительных материалов и поддержание надлежащих условий эксплуатации помогает снизить преждевременный износ уплотнительных компонентов.
Да. Поворотные заслонки с проушинами могут управляться с помощью ручных рукояток, приводов, пневматических или электрических приводов в соответствии с требованиями управления трубопроводом. Выбор привода должен соответствовать требованиям к крутящему моменту клапана, рабочей частоте и системе автоматизации.
Требуемая информация обычно включает размер клапана, номинальное давление, стандарт соединения, среду трубопровода, диапазон температур, требования к материалу седла и требования к приводу. Эти данные помогают определить подходящую конфигурацию клапана и избежать неправильного выбора материала.
Предотвращение утечек зависит от правильного выбора клапана, подходящего уплотнительного материала, правильной установки и регулярного осмотра. Во время установки необходимо проверить выравнивание трубопровода, состояние фланцевого соединения и наличие посторонних частиц вокруг уплотняющей поверхности, чтобы обеспечить сохранение характеристик уплотнения.
