Концентрический дроссельный клапан Zhongguanзакупки поддерживают очистку воды, сточных вод, морской воды, циркуляцию HVAC и промышленные трубопроводы, где требуются компактная конструкция, подходящие уплотнительные материалы и стабильные запорные характеристики.Компания по производству клапанов Чжэцзян Чжунгуань, ОООуже более 20 лет занимается производством клапанов, производственные базы расположены в Тяньцзине и Вэньчжоу, провинция Чжэцзян. Компания объединяет опыт производства дроссельных заслонок с ресурсами региональной цепочки поставок клапанов, чтобы предоставлять конфигурации клапанов с учетом различных материалов трубопроводов, характеристик среды и условий эксплуатации.
Концентрическая структура обычно применяется в системах среднего давления.
На водопроводных и канализационных трубопроводах необходима арматура, способная сохранять герметичность при длительной эксплуатации. Эластичная конструкция седла, используемая в конструкции концентрического дискового затвора, подходит для сред на водной основе, поскольку материал уплотнения можно выбрать в соответствии с химическими характеристиками трубопровода.
ЭПДМСедла и седла HTEPDM обычно выбираются для применения в пресной, сточной и морской воде из-за их устойчивости к воде, погодным условиям и воздействию озона. Упрощенная внутренняя структура также уменьшает площади скопления осадка и частиц.
Системы морской воды требуют внимания к коррозионной стойкости, поскольку содержание солей может ускорить разрушение материала. Компания Zhongguan предлагает комбинации материалов, включая устойчивые к коррозии диски и различные материалы седел в зависимости от условий эксплуатации в морской воде.
Корпус клапана может быть защищен эпоксидным покрытием толщиной примерно 250 мкм, а материал уплотнения можно выбрать в соответствии с фактическими требованиями среды. Если требуется более высокая химическая стойкость, можно использовать материалы на основе ПТФЭ или подходящие резиновые смеси.
Системы отопления, вентиляции, кондиционирования воздуха и промышленного охлаждения часто требуют частых операций открытия и закрытия. Концентрическая конструкция обеспечивает низкие характеристики рабочего крутящего момента и может комбинироваться с различными конфигурациями приводов в соответствии с требованиями управления.
Компактная конструкция делает его подходящим для трубопроводных систем, где пространство для установки ограничено, в то время как пластины итащитьтипы соединений обеспечивают гибкость при различных схемах трубопроводов.

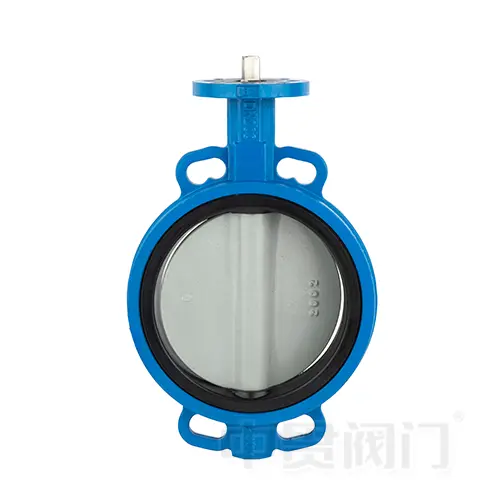

Концентрическая структура выравнивает шток клапана, центр диска и центральную линию корпуса на одной оси. По сравнению с конструкциями эксцентриковых дроссельных заслонок эта конструкция обеспечивает более простое уплотнение и уменьшает ограничения по направлению установки.
Двунаправленная характеристика уплотнения позволяет осуществлять установку без строгих ограничений направления потока во многих трубопроводах. Это снижает вероятность ошибок при установке, вызванных неправильной ориентацией клапана, особенно в крупных системах водоснабжения и циркуляции, где установлено несколько клапанов.
Диапазон рабочих характеристик дроссельной заслонки во многом зависит от выбора материала седла. Концентрический дисковый затвор Zhongguan может быть оснащен различными уплотнительными материалами, что позволяет одной и той же базовой конструкции клапана адаптироваться к различным условиям эксплуатации.
ЭПДМ и HTEPDM в основном подходят для применений, связанных с водой, в то время какНБР, HNBR и XNBR выбраны для нефтесодержащих сред. Материалы на основе ПТФЭ используются там, где требуется более высокая химическая стойкость.
Гибкость материала снижает необходимость в совершенно разных конструкциях клапанов при изменении условий трубопровода. Конструкция корпуса клапана может оставаться неизменной, а система уплотнений регулируется в зависимости от среды.
По сравнению с эксцентриковыми дроссельными затворами с металлическим седлом концентрические дроссельные затворы обычно имеют более простую внутреннюю конструкцию и меньший общий вес.
Это дает практические преимущества в проектах крупных трубопроводов, поскольку становится проще управлять процедурами транспортировки, монтажа и обслуживания. Конструкция эластичного седла также позволяет во многих случаях проводить техническое обслуживание путем замены седла вместо замены всего клапана в сборе.

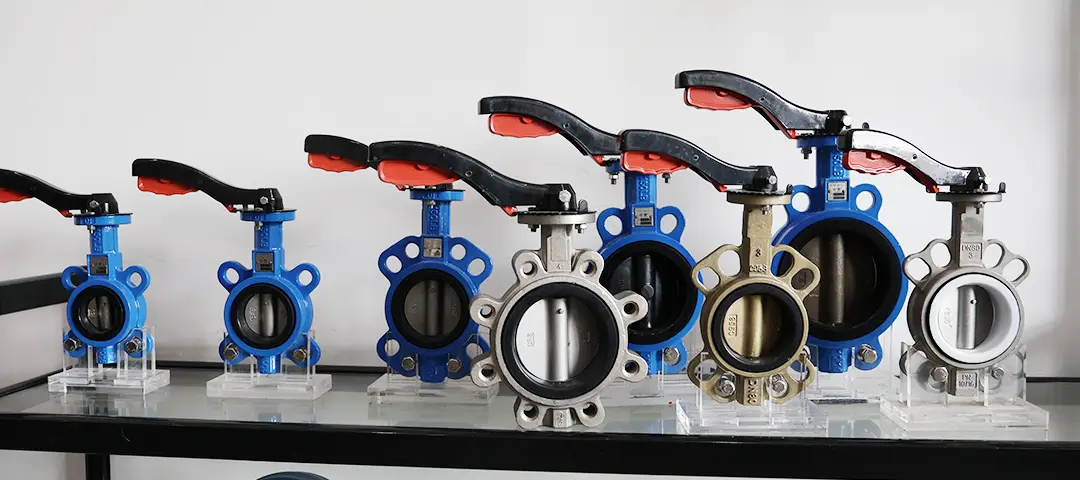

Компания Zhongguan производит поворотные затворы, в основном охватывающие диаметры от DN40 до DN1600, включая пластинчатые, проушные, U-образные и фланцевые типы.

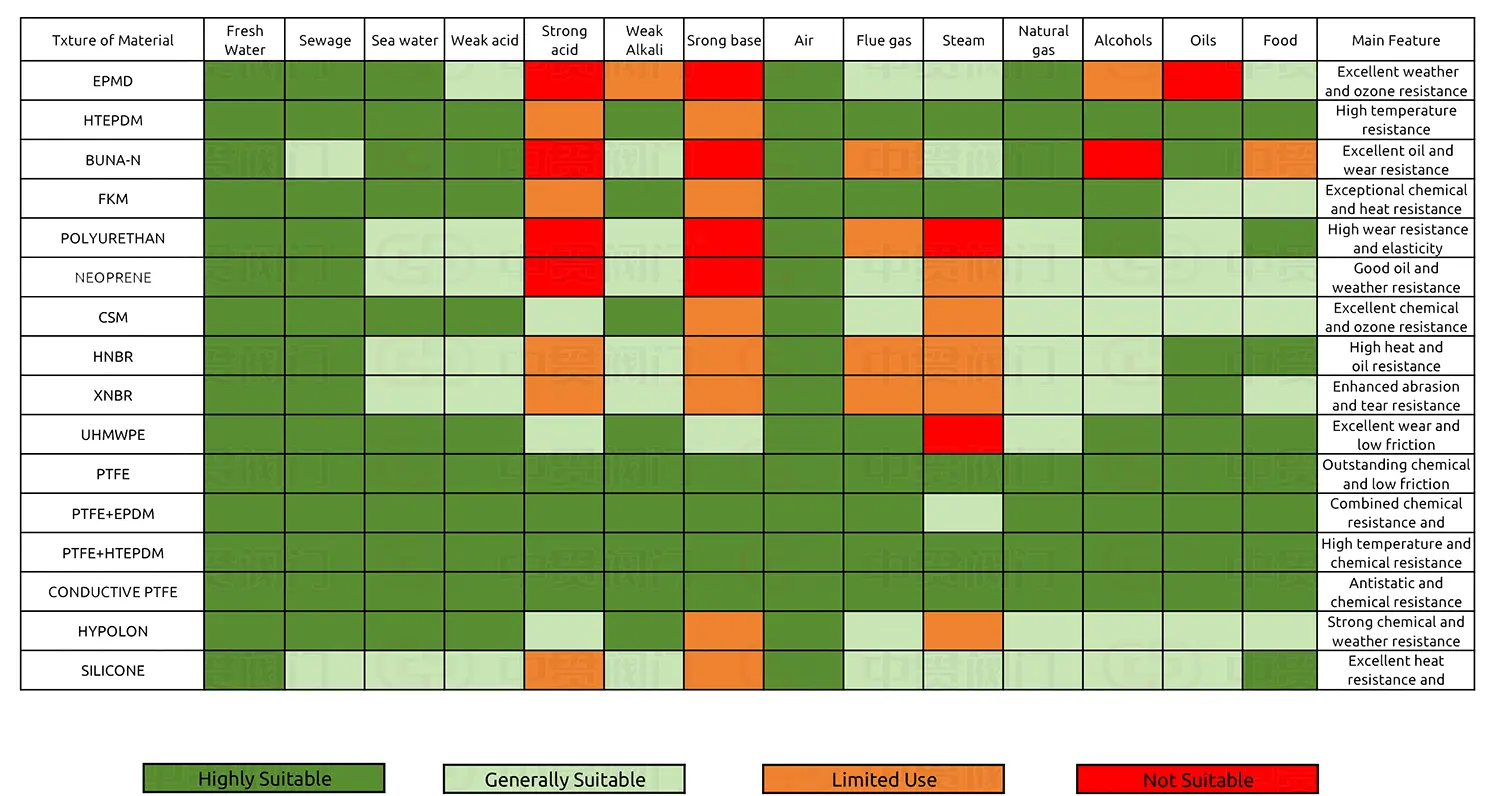

Различные резиновые и полимерные материалы имеют разные характеристики устойчивости к воде, химикатам, маслу, температуре и специальным средам.
| Материал сиденья | Подходящие СМИ | Характеристики материала |
| ЭПДМ | Пресная вода, сточные воды, морская вода, воздух, дымовые газы | Хорошая совместимость с водой, устойчивость к атмосферным воздействиям и озону; не подходит для минерального масла |
| HTЭПДМ | Вода с более высокой температурой, морская вода, пар. | Улучшенные температурные характеристики по сравнению со стандартным EPDM. |
| НБР (БУНА-Н) | Минеральное масло и нефтесодержащие среды | Хорошая маслостойкость и износостойкость |
| ХНБР / ХНБР | Промышленное масло и применение, связанное с износом | Повышенная стойкость по сравнению с обычным NBR. |
| ФКМ | Химические среды и высокотемпературные условия | Сильная химическая и температурная стойкость |
| ПТФЭ | Сильная кислота, сильная щелочь, агрессивные химические среды | Отличная химическая стабильность и низкое трение. |
| ПТФЭ + ЭПДМ | Применение комбинации воды и химикатов | Сочетает химическую стойкость ПТФЭ с эластичностью резины. |
| ПТФЭ + ХТЭПДМ | Высокотемпературные химические применения | Подходит для сложных химических сред. |
| Проводящий ПТФЭ | Антистатические химические трубопроводы | Сохраняет сопротивление ПТФЭ с проводящими свойствами. |
| Силикон | Пищевая промышленность и чистые высокотемпературные применения | Термостойкость и совместимость с чистыми средами |
Для систем водоснабжения, очистки сточных вод и морской воды обычно выбирают EPDM и HTEPDM, поскольку эти материалы хорошо работают в средах на водной основе. Однако они не подходят для контакта с минеральными маслами.
Для нефтепроводов больше подходят материалы NBR, HNBR, XNBR или FKM, поскольку они обеспечивают лучшую устойчивость к разбуханию масла и разрушению уплотнений.
Для химических трубопроводов, содержащих агрессивные среды, ПТФЭ и ПТФЭ-композиционные материалы обеспечивают более широкую химическую совместимость. Проводящий ПТФЭ также можно рассматривать, когда существуют антистатические требования.
Для пищевой промышленности или чистых высокотемпературных применений силикон и другие подходящие уплотнительные материалы, совместимые с пищевыми продуктами, могут быть выбраны в зависимости от условий эксплуатации.
Различные конструкции дроссельных заслонок выбираются в зависимости от условий эксплуатации. Концентрическая конструкция обычно применяется в водопроводных, коммунальных и общепромышленных трубопроводах, тогда как эксцентрические конструкции часто рассматриваются для применений с более высокими температурами, более высоким давлением или с металлическим уплотнением.
| Элемент сравнения | Концентрический дроссельный клапан | Двойной эксцентриковый клапан-бабочка | Тройной эксцентриковый клапан-бабочка |
| Конструкция уплотнения | Эластичное уплотнение седла с центрированной дисковой структурой | Смещенная конструкция диска и вала | Многосменная конструкция с металлическим уплотнением |
| Требования к установке | Возможность двунаправленной герметизации | Многие конструкции требуют внимания к направлению потока. | Обычно требует правильного направления установки |
| Варианты сидений | Серия EPDM, NBR, FKM, PTFE, силикон и другие материалы. | Мягкое или металлическое сиденье в зависимости от конструкции. | В основном металлические сиденья |
| Структурный вес | Легкая конструкция | Средний вес | Больший вес из-за сложной конструкции. |
| Обслуживание | Простая конструкция замены сиденья | Более сложная система уплотнений. | Повышенная сложность обслуживания |
| Типичные применения | Вода, сточные воды, морская вода, системы отопления, вентиляции и кондиционирования, слабые химические среды | Среднетемпературное промышленное применение | Применение при высоких температурах и высоком давлении |

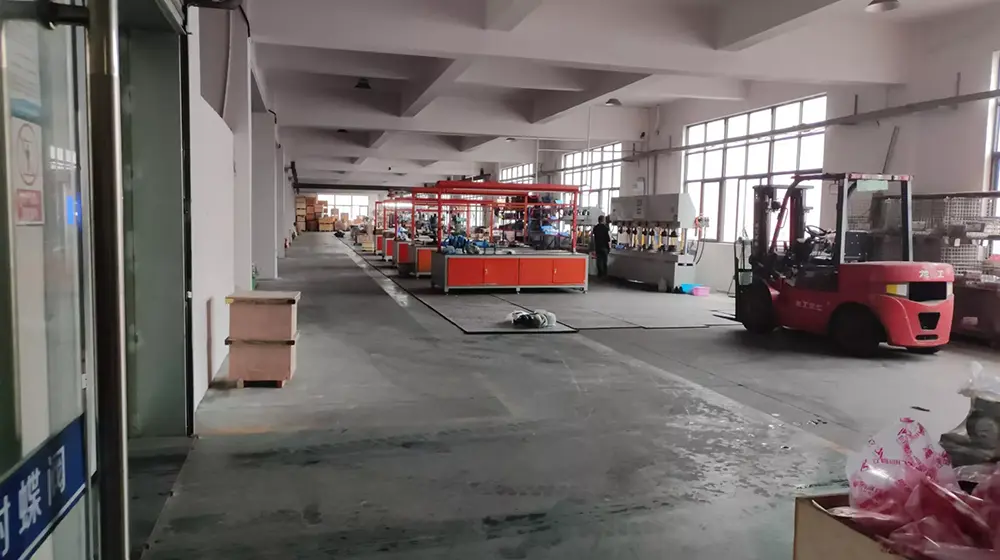

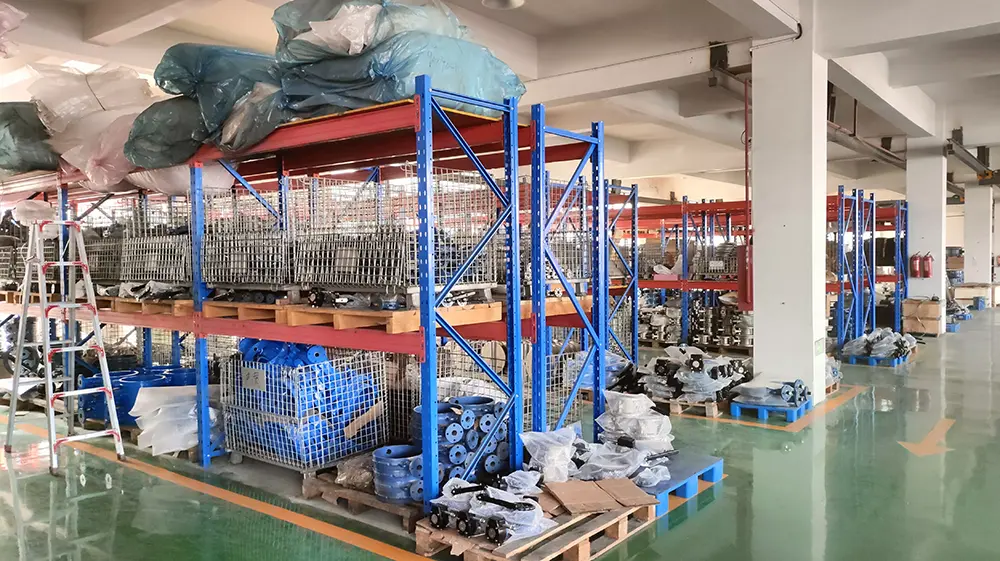

Компания Zhejiang Zhongguan Valve Manufacture Co., Ltd. расположена в Обэй, Юнцзя, Вэньчжоу, Чжэцзян, районе, известном производством насосов и клапанов. Компания имеет более чем 20-летний опыт работы в отрасли производства арматуры и располагает производственными ресурсами в Тяньцзине и Вэньчжоу.
Производственная система охватывает производство, сборку дроссельных заслонок, испытания под давлением, установку седла клапана, установку втулки вала и маркировку продукции. Основной ассортимент дроссельных затворов включает в себя диаметры от DN40 до DN1600, включая пластинчатые, проушиновые, U-образные и фланцевые конструкции.
Чжунгуань потребовалСертификаты ИСОдля производимой арматуры и можем обеспечитьСедла клапанов, сертифицированные WRASкогда это необходимо.
Перед установкой уплотнительные поверхности трубопровода и клапана следует очистить от пыли, песка и других частиц, которые могут повлиять на качество уплотнения. Необходимо тщательно проверять выравнивание фланцев, поскольку неравномерное напряжение при установке может повлиять на работу клапана.
Во время установки необходимо проверить подключение привода, чтобы обеспечить плавное открытие и закрытие. Крутящий момент привода должен соответствовать эксплуатационным требованиям клапана, чтобы избежать чрезмерного усилия или недостаточной работы.
Во время транспортировки подъемное оборудование должно быть прикреплено вокруг корпуса клапана, а не вокруг привода или штока клапана, чтобы защитить компоненты трансмиссии.
Регулярный осмотр должен включать проверку работы клапана, состояния привода и требований к смазке в соответствии с условиями установки. Дополнительная защита может потребоваться для приводов, установленных на открытом воздухе или в суровых условиях.
Применимые среды зависят от выбранного материала седла. EPDM обычно используется для систем водоснабжения и канализации, материалы на основе NBR подходят для сред, связанных с нефтью, а материалы из PTFE используются для более сильных химических сред.
При выборе следует учитывать тип среды, температуру, химическую концентрацию и рабочую частоту. Zhongguan выбирает подходящие уплотнительные материалы в соответствии с фактическими условиями трубопровода.
Да. Благодаря подходящим коррозионностойким материалам, включая соответствующий выбор седла и материалов внутренних компонентов, его можно применять в трубопроводах, работающих с морской водой.
Поворотные затворы Zhongguan в основном рассчитаны на номинальное давление PN10-PN16, которые обычно используются в водопроводных, коммунальных и промышленных трубопроводных системах.
Концентрический дроссельный клапан Zhongguanсочетает в себе компактную конструкцию с несколькими вариантами уплотнительных материалов, что позволяет конфигурации клапана соответствовать различным средам трубопровода и условиям эксплуатации. Благодаря многолетнему опыту производства клапанов, контролю выбора материалов и процессам производственного контроля, Zhongguan предлагает конфигурации клапанов для очистки воды, морских систем, циркуляции HVAC и промышленных трубопроводов.
