Что такое соединение бесфланцевого типа?(2)

Соединение вафельного типа – способ крепления.клапаны(особеннодисковые затворы, обратные клапаныи т. д.) между фланцами труб с помощью длинных болтов. Его определяющей характеристикой является то, что клапан не имеет собственных встроенных фланцев; вместо этого длинные болты проходят через фланцы двух труб, чтобы закрепить клапан посередине.

1.Основные преимущества и недостатки

Преимущества:

Экономия места: длина межфланцевого клапана (строительная длина) составляет от 1/3 до 1/4 длины фланцевого клапана.

Снижение затрат: исключает ковку/механическую обработку двух цельных фланцев на корпусе клапана.

Легкий вес: можно перемещать вручную без подъемного оборудования, особенно для больших диаметров (например, DN200 и выше).

Недостатки:

Невозможно снять самостоятельно: для замены межфланцевого клапана необходимо отсоединить оба фланца трубы (т. е. раздвинуть трубу). Поэтому его нельзя использовать в тупиках труб или там, где доступна только одна сторона.

Требуется хорошая центровка: несоосные фланцы трубы могут перекрутить клапан и привести к выходу из строя уплотнения.

Не для очень высокого давления: обычно используется при низком и среднем давлении (≤ PN40 / класс 300); сверхвысокое давление может деформировать корпус клапана.

2. Общие приложения

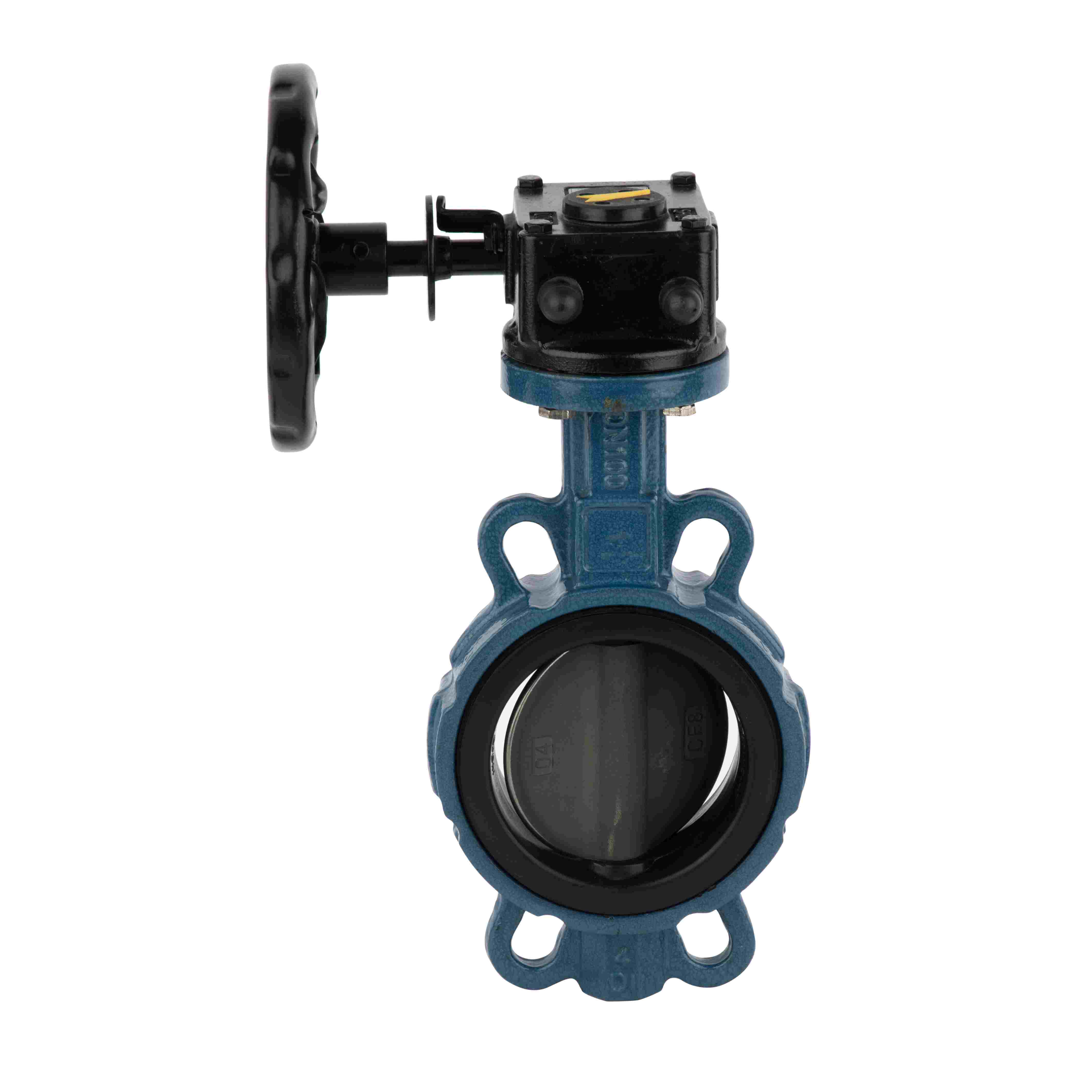

Вафельные дисковые затворы: водоочистка, системы отопления, вентиляции и кондиционирования, противопожарные системы – распространены из-за низкой стоимости и простоты установки.

Вафельные обратные клапаны: предотвращают обратный поток; намного короче, чем поворотные обратные клапаны, зажимаются непосредственно между фланцами.

Клапаны с межфланцевым покрытием: коррозионностойкие применения.

3. Примечания по установке

Длину болта необходимо точно рассчитать:

2 × толщина фланца трубы + строительная длина клапана + 2 × толщина прокладки + 2 × высота гайки

Используйте соответствующие стандарты межфланцевых соединений (например, EN 593, API 609, GB/T 12238) с соответствующими стандартами фланцев труб (например, GB/T 9119, HG/T 20592).

Применяйте равномерный момент затяжки болтов, чтобы избежать неравномерного зажима, который может привести к заклиниванию диска (частая проблема с дроссельными клапанами).

Краткое содержание

Бесфланцевый тип соединения – это конструкция соединения, ориентированная на малый вес, низкую стоимость и быстрый монтаж. По сути, клапан рассматривается как «зажатый компонент» между двумя фланцами трубы. При выборе следует учитывать номинальное давление, доступ для обслуживания и частоту демонтажа.
