Что такое соединение типа «проушина»?

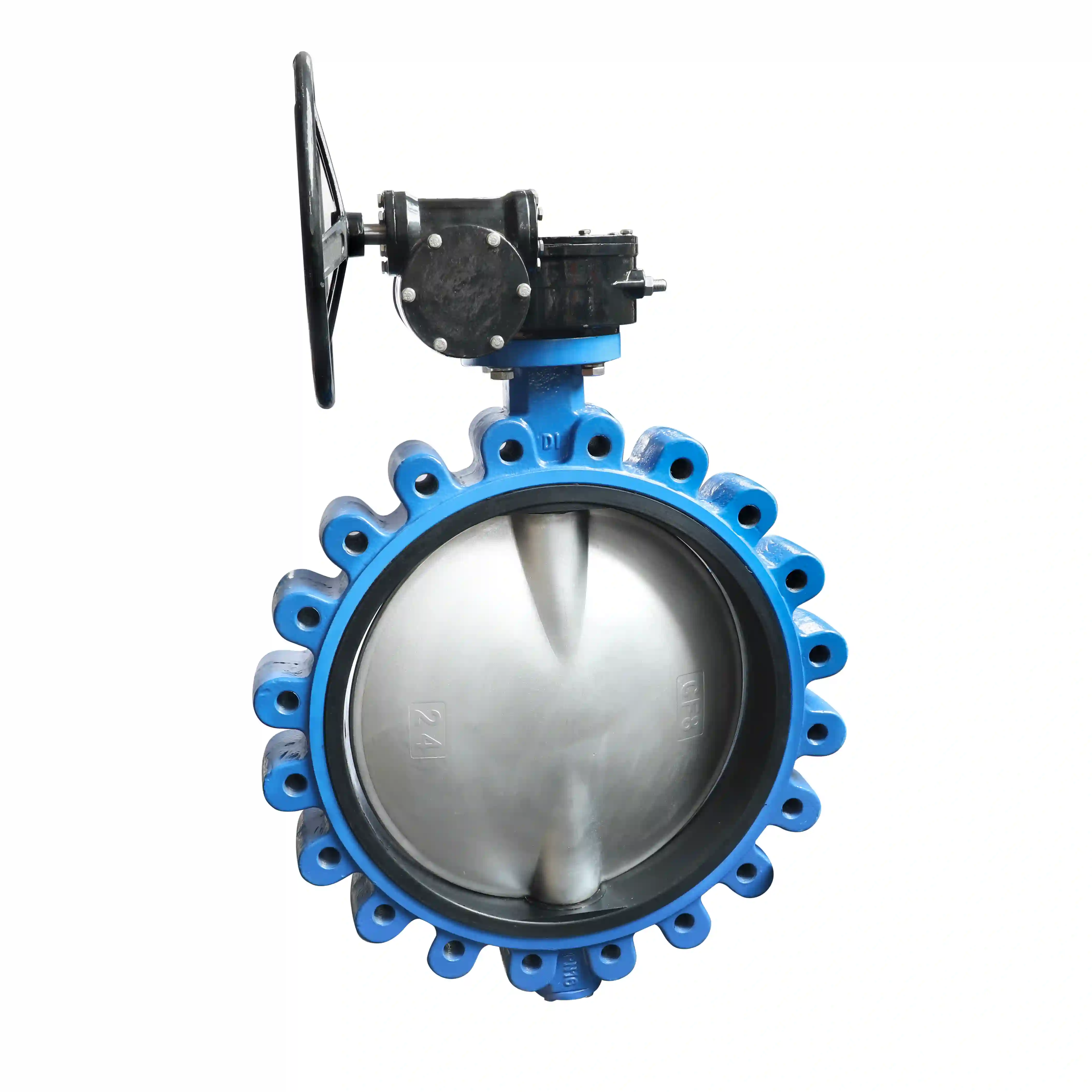

«Соединение с проушинами» обычно относится к методу установки дроссельной заслонки с проушинами между фланцами трубы. Этот метод соединения очень распространен в промышленных трубопроводных системах. Он получил свое название от корпуса клапана, имеющего «проушины» с отверстиями для болтов.

Чтобы лучше понять этот метод подключения, его можно сравнить с другим распространенным типом: соединением в стиле пластины.

Основные характеристики и этапы установки

Независимое соединение, не мешающее друг другу: Наиболее примечательной особенностью соединения с проушиной является то, что трубы с каждой стороны независимо крепятся к клапану с помощью болтов. То есть фланец с левой стороны прикручивается к левым проушинам клапана, а правая сторона аналогично прикручивается к правым проушинам. Это позволяет снимать каждую сторону трубопровода независимо, не затрагивая уплотнение на противоположной стороне.

Способ установки:

Поместитедисковый затвор с проушинамимежду двумя фланцами трубы и совместите отверстия для болтов.

С помощью болтов надежно закрепите фланец с каждой стороны к резьбовым или сквозным отверстиям на соответствующих выступах клапана.

Ключевой момент: в отличие от пластинчатых соединений, болтам не обязательно проходить через весь клапан с одной стороны на другую. Поэтому болты короче, что упрощает установку и обслуживание.

Зачем нужен этот способ подключения?

Такая конструкция имеет ряд неоспоримых преимуществ:

Облегчает «тупиковое» обслуживание: Когда клапан необходимо установить на конце трубопровода (например, в качестве сливного клапана на конце трубы), имеется только фланец с одной стороны. Клапан с проушинами можно прикрепить болтами непосредственно к этому единственному фланцу, чего не может сделать пластинчатый клапан.

Улучшена стабильность системы: По сравнению с клапанами пластинчатого типа, в которых между фланцами используются длинные болты, независимая фиксация клапанов с выступами обеспечивает более сильную поддержку. В тех случаях, когда трубопроводы испытывают вибрацию или колебания давления, этот метод соединения обеспечивает более высокую стабильность и надежность.

Более простое обслуживание: Поскольку две стороны трубопровода соединены независимо, при необходимости обслуживания или замены клапана необходимо разбирать только ту сторону, над которой необходимо работать. Нет необходимости одновременно отсоединять обе стороны трубопровода, что значительно сокращает время простоя.
