Чугунный вафельный обратный клапан с двумя пластинами

Чугунный обратный клапан с двойной пластиной вафли хорошо зарекомендовал себя на выпускных отверстиях насосов в высотных зданиях, сетях централизованного теплоснабжения, а также в системах пищевой промышленности и очистки, например, модель DN200, которая успешно подавляет вибрации корпуса насоса, вызванные обратным потоком охлажденной воды в системе кондиционирования воздуха коммерческого комплекса. Его низкое гидравлическое сопротивление (значение Cv 0,6–1,2) и не требующие технического обслуживания характеристики делают его предпочтительным оборудованием как по экономической эффективности, так и по надежности в сценариях низкого давления.

Конструктивные и конструктивные особенности

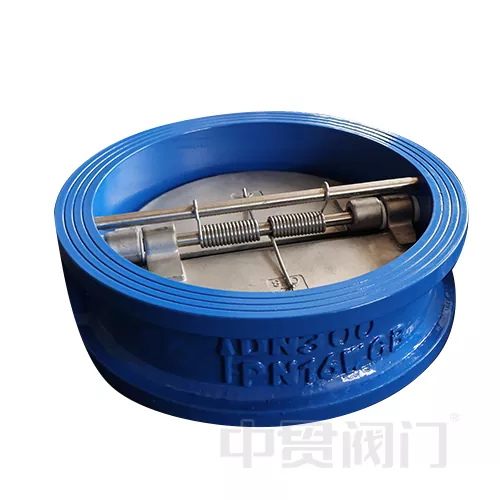

Чугунный вафельный обратный клапан с двумя пластинами имеет две симметричные круглые пластины клапана (материал: ковкий чугун), соединенные пружинными шарнирами, а толщина составляет 1/10 ~ 1/12 диаметра, это была первая особенность - вспомогательный диск с двойной пружиной.

Чугунный корпус (ASTM A48, класс 35B) на 40 % легче и на 60 % короче, чем фланцевые обратные клапаны, что делает его пригодным для установки в ограниченном пространстве. Зажимной интерфейс соответствует стандарту EN 1092-2 и поддерживает классы давления PN10–PN16. Поэтому мы можем назвать его компактным корпусом.

Последним является открытие и закрытие с низким крутящим моментом. Оптимизированная предварительная нагрузка пружины, давление открытия диска≤0,05 бар, время отклика закрытия≤0,5 секунды, а коэффициент сопротивления потоку (значение Kv) составляет 0,6 ~ 1,2, что подходит для системы предотвращения обратного потока и низкого напора на выходе насоса.

Преимущества производительности и применимость

1. Баланс между экономичностью и долговечностью:

Стоимость чугунного материала составляет 1/3 стоимости клапанов из нержавеющей стали, и он может противостоять слабоагрессивным жидкостям (таким как охлаждающая вода и бытовые сточные воды) с pH 6 ~ 9 благодаря защитному покрытию;

Расчетный срок службы ≥10 лет, а техническое обслуживание требует только регулярной очистки тарелки клапана.

2. Низкий риск гидроудара:

Двойная пластина клапана в чугунной пластине. Обратный клапан с двойной пластиной закрывается поэтапно, чтобы уменьшить воздействие на трубопровод, вызванное внезапным изменением скорости потока, а пиковое значение измеренного давления гидроудара снижается на 50% ~ 70%;

3. Широкая совместимость:

Применимый диапазон температур -20°C~120°C, поддерживающая вода, масло и химикаты низкой концентрации (например, раствор этиленгликоля);

Возможна установка вертикально или горизонтально для труб из чугуна, ПВХ или углеродистой стали (требуется прокладка).
