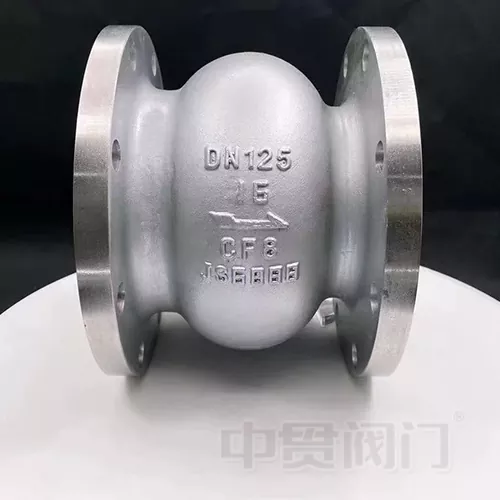

Обратный клапан подъемного типа

Обратный клапан подъемного типа представляет собой автоматический клапан, основная функция которого заключается в обеспечении однонаправленного потока среды и предотвращении обратного потока. Он широко используется в различных промышленных и муниципальных трубопроводных системах и является ключевым компонентом, обеспечивающим стабильность давления в системе и безопасность оборудования.Чжунгуаньский клапан, производитель, специализирующийся на клапанах уже 19 лет, производит подъемные обратные клапаны, которые строго соответствуют международным стандартам. Используя преимущества своей цепочки поставок по всему Китаю, компания выбирает высококачественные материалы, подходящие для различных условий эксплуатации, сочетая структурную рациональность и простоту использования. Доступны индивидуальные спецификации для удовлетворения конкретных потребностей клиентов.

В наших подъемных обратных клапанах используется конструкция вертикально перемещающегося диска клапана, что исключает необходимость избыточной конструкции и оптимизирует схему пути потока. По сравнению с традиционными обратными клапанами они обеспечивают более точную реакцию открытия и закрытия, более стабильные характеристики уплотнения и меньшие потери гидравлического сопротивления. Они подходят для различных сред, включая воду, пар, масло и агрессивные жидкости, что делает их одними из самых экономичных обратных клапанов на рынке.

Принцип работы продукта

Обратный клапан подъемного типа Zhongguan работает на основе синергетического эффекта давления жидкости и механической конструкции. Он обеспечивает автоматическое управление открытием и закрытием без ручного или внешнего воздействия. Конкретный процесс заключается в следующем:

1. Прямой поток: когда среда течет вперед по трубопроводу, давление жидкости преодолевает вес тарелки клапана и силу пружины, толкая тарелку клапана вертикально вверх, создавая плавный путь потока между седлом клапана и диском клапана, позволяя среде проходить плавно;

2. Отсечка обратного хода: когда поток среды прекращается или возникает тенденция обратного потока, давление жидкости исчезает. Под совместным действием собственного веса и восстанавливающей силы пружины диск клапана быстро и вертикально опускается, плотно прилегая к седлу клапана, обеспечивая уплотнение и предотвращая обратный поток среды.

3. Гарантия стабильности. Подпружиненная конструкция ускоряет скорость закрытия диска клапана, снижает гидроудар и предотвращает износ, вызванный столкновениями диска клапана и седла клапана, продлевая срок службы продукта и обеспечивая долгосрочную стабильную работу трубопроводной системы.

Основные характеристики продукта

Мы последовательно отдаем приоритет реальным условиям эксплуатации, применяя множество практических технологий при проектировании и производстве наших обратных клапанов подъемного типа. Это приводит к следующим основным особенностям, которые отличают их от обычных аналогичных продуктов:

• Точное открытие и закрытие: линейная осевая подъемная конструкция обеспечивает быстрое открытие и закрытие, устраняя заклинивание и задержку, эффективно устраняя гидравлический удар и делая ее подходящей для частых операций запуска и остановки насоса;

• Надежное уплотнение: благодаря использованию конструкции уплотняющей поверхности из металло-эластомера, характеристики уплотнения стабильны, с долгосрочным контролем утечек ниже 0,01 л/мин·м, а скорость износа намного ниже, чем у традиционных обратных клапанов;

• Низкое сопротивление потоку: оптимизированная конструкция канала потока снижает потери сопротивления во время потока среды, при этом потеря давления не превышает 0,15 бар при номинальном расходе, что способствует энергосбережению системы и снижению потребления;

• Удобное обслуживание: модульная конструкция конструкции исключает необходимость разбирать фланцы труб для планового обслуживания. Технические специалисты могут выполнять более 90% работ по техническому обслуживанию через верхнее смотровое окно, что значительно сокращает время обслуживания и снижает затраты на техническое обслуживание;

• Широкая совместимость: материалы и характеристики могут быть адаптированы к различным давлениям, температурам и условиям среды, охватывая различные номинальные диаметры от DN15 до DN300 и номинальные давления от 1,6 МПа до 4,0 МПа, удовлетворяя потребности в закупках в различных областях.

Технические преимущества продукта

I. Преимущества структурного проектирования

Конструктивная конструкция нашего обратного клапана подъемного типа, в сочетании с 19-летним опытом работы в отрасли и отзывами о различных условиях эксплуатации, подверглась многомерной оптимизации, что привело к дифференцированным техническим преимуществам:

Линейная конструкция открытия и закрытия: использование конструкции осевого подъема диска клапана по сравнению с традиционными поворотными обратными клапанами эффективно исключает гидравлический удар. Экспериментальная проверка показывает, что в трубопроводной системе DN200 позволяет снизить колебания давления гидроудара на 62%, защищая трубопроводы и оборудование от ударных повреждений;

Модульная сборка: корпус клапана, диск клапана, пружина и другие компоненты имеют модульную конструкцию, обеспечивающую высокую точность сборки и удобную разборку. Это не только облегчает производственные испытания, но и обеспечивает удобство последующего обслуживания, снижая сложность обслуживания и затраты на рабочую силу;

Оптимизация легкого веса: при обеспечении структурной прочности конструкция корпуса клапана по толщине была оптимизирована для уменьшения веса продукта, облегчения транспортировки и установки, а также снижения давления нагрузки на трубопровод, что делает его пригодным для особых сценариев установки, таких как большая высота и ограниченное пространство.

II. Преимущества выбора материала

Zhongguan Valve использует свою интегрированную цепочку поставок на севере и юге Китая, чтобы выбирать подходящие материалы с учетом различных условий эксплуатации, обеспечивая долговечность и адаптируемость своих обратных клапанов подъемного типа. Конкретные области применения материалов следующие:

Обычные условия эксплуатации: используются ковкий чугун QT400-15 и нержавеющая сталь 2Cr13, обеспечивающие высокую экономическую эффективность, коррозионную стойкость и износостойкость, подходящие для воды, пара и обычных масляных сред.

Коррозионные условия эксплуатации: используется нержавеющая сталь ZG1Cr18Ni9Ti, обладающая высокой устойчивостью к хлорид-ионам, азотной кислоте и другим агрессивным средам, подходящая для опреснения морской воды, трубопроводов с химической коррозией и других сценариев.

Условия эксплуатации при высоких температурах и высоком давлении: используются жаропрочные сплавы с термостойкостью до 300 ℃ и давлением до 4,0 МПа, подходящие для трубопроводных систем с высокой температурой и высоким давлением на электростанциях, котлах и других применениях.

Все материалы проходят строгие физические и химические испытания, чтобы гарантировать соответствие стандартам, гарантировать качество продукции от источника, продлевать срок службы продукции, сокращать частоту замены и снижать долгосрочные затраты на закупки для клиентов.

III. Преимущества производственного процесса

У нас есть две основные производственные базы в Тяньцзине и Вэньчжоу, оснащенные современным обрабатывающим и испытательным оборудованием с ЧПУ. Мы используем стандартизированные производственные процессы для обеспечения стабильного качества каждого обратного клапана подъемного типа:

Прецизионная обработка: ключевые компоненты, такие как седла клапанов и диски клапанов, подвергаются прецизионной обработке на токарных станках с ЧПУ, что обеспечивает высокую точность обработки и герметичное уплотнение, снижая риск утечек.

Строгое тестирование: мы создали комплексную систему тестирования: от проверки сырья по прибытии и выборочных проверок во время производства до гидростатических испытаний готовой продукции и испытаний на герметичность. Каждый шаг соответствует стандартам, а некачественной продукции строго запрещено покидать завод.

Стандартизированное производство: мы производим в соответствии с такими стандартами, как GB/T 12235-2022 и API 6D, обеспечивая совместимость с основными международными спецификациями. Это облегчает замену существующего оборудования заказчиком, сокращая затраты на закупку и замену.

Сценарии применения продукта

Обратный клапан подъемного типа Zhongguan, благодаря своей широкой адаптируемости, может применяться в трубопроводных системах в различных областях, охватывающих промышленный, муниципальный и экологический секторы. Конкретные сценарии применения следующие:

I. Промышленный сектор

Нефтехимическая промышленность: подходит для трубопроводов, транспортирующих сырую нефть, очищенную нефть и химическое сырье, предотвращает обратный поток, который может повредить оборудование, отходы, и обеспечивает безопасность производства;

Энергетика: Применяется в трубопроводах питательной воды котлов, охлаждающей воды и пара в системах тепло- и гидроэнергетики, предотвращая обратное течение сред и обеспечивая стабильную работу генераторных установок;

Металлургическая промышленность: Подходит для трубопроводов, обрабатывающих металлургические сточные воды и высокотемпературные дымовые газы, устойчив к агрессивным средам и определенным температурам, обеспечивая плавное протекание металлургических процессов.

II. Сектор муниципальных и общественных услуг

Очистка воды: используется в водопроводных и дренажных трубопроводах, а также в трубопроводах дозирования химикатов на водопроводных и очистных сооружениях для предотвращения обратного потока сточных вод и загрязнения чистой воды, обеспечивая стабильную работу системы водоочистки.

Муниципальное отопление: адаптировано к городским централизованным трубопроводам отопления для предотвращения обратного потока горячей воды, обеспечения стабильного давления отопления и повышения эффективности отопления.

Водоснабжение и водоотведение зданий: Применяется в системах водоснабжения и противопожарных трубопроводах высотных зданий для предотвращения обратного потока сред, вызванного колебаниями давления в трубопроводе, обеспечения водной и пожарной безопасности зданий.

III. Особые условия эксплуатации

Опреснение морской воды: изготовлено из коррозионностойкой нержавеющей стали, подходит для трубопроводов транспортировки морской и опресненной воды, устойчиво к коррозии в средах с высокой соленостью, обеспечивает стабильный процесс опреснения.

Условия эксплуатации при низких температурах: адаптируемые к низким температурам продукты, подходящие для низкотемпературных сред от -40 ℃ до 0 ℃, используемые в холодовой цепи и трубопроводах для транспортировки низкотемпературных жидкостей, обеспечивающие нормальную функцию предотвращения обратного потока.

Условия эксплуатации с частым пуском и остановкой: адаптированы для трубопроводных систем с частыми остановками насосов, таких как системы оборотного водоснабжения и системы аварийного водоснабжения, с быстрым откликом на открытие и закрытие, что снижает воздействие гидравлического удара.
