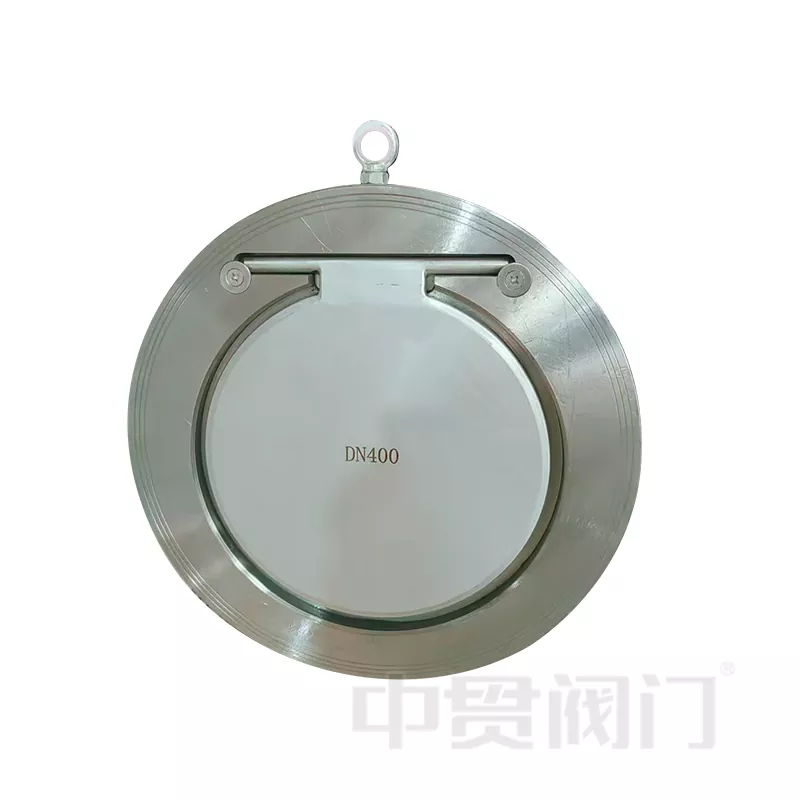

Однодисковый обратный клапан

The Однодисковый обратный клапанзапущенныйЧжунгуаньский клапанчрезвычайно полезный промышленный клапан. Его основная функция — позволить жидкостям или газам течь только в одном направлении, предотвращая обратный поток.

Этот клапан имеет гениальную конструкцию, очень быстро реагирует, прост в установке и занимает мало места. Он может эффективно контролировать направление потока воды, нефти или газа. Его можно использовать на водоочистных станциях, электростанциях, химических заводах, в системах отопления и кондиционирования и т. д. Этот клапан особенно прочен и выдерживает высокое давление и высокие температуры. Он не сломается даже после длительного использования и является очень надежным выбором в промышленных трубопроводных системах.

Технические преимущества: почему стоит выбрать наш однодисковый обратный клапан?

ВЧжунгуаньский клапан, мы понимаем, что надежность в промышленных условиях не подлежит обсуждению. НашОднодисковый обратный клапанэто не просто компонент; это гарантия безопасности всей вашей трубопроводной системы.

1. Сверхкомпактная конструкция пластины

Самая отличительная черта нашегоОднодисковый обратный клапанЭто его небольшой размер и отличная защита от обратного потока. В отличие от громоздких традиционных обратных клапанов, мы использовали усовершенствованную конструкцию.пластинчатая конструкция. Подобно сэндвичу, клапан зажимается непосредственно между двумя фланцами трубы. Это экономит значительное пространство и снижает вес и стоимость установки.-2 .

2. Высококачественный материал

Мы производим стандартОднопластинчатый обратный клапанс использованием высококачественногоWCB углеродистая сталь(литая сталь). Этот материал чрезвычайно прочен и позволяет клапану выдерживать суровые условия, высокое давление и экстремальные температуры.Нужно больше?Мы предлагаем индивидуальное литье сНержавеющая сталь (SS304, SS316) , Алюминиевая бронзаи другие сплавы в зависимости от коррозионной активности вашей среды-1 .

3. Динамическое уплотнение и быстрый ответ

Диск внутриОднодисковый обратный клапанимеет очень чувствительную реакцию. Когда жидкость или газ течет вперед, диск открывается мгновенно с минимальным сопротивлением (низкий перепад давления). В тот момент, когда поток останавливается или поворачивается вспять, диск пружинит назад (с помощью силы тяжести или силы пружины), образуя плотное уплотнение, предотвращая разрушительное воздействие.гидравлический ударповреждать-2 .

Спецификации продукта и паспорт продукта

Приложения: где его можно использовать?

Этот универсальный клапан используется во многих промышленных условиях. Мы успешно поставили нашиОднодисковые обратные клапаныв следующие отрасли:

• Водоочистные сооружения: используются в системах водоснабжения для предотвращения загрязнения обратного потока -2.
• HVAC и автоматизация зданий: устанавливаются в системах отопления и кондиционирования для поддержания тепловой эффективности.
• Электростанции: необходим в системах охлаждения для предотвращения обратного потока охлаждающей воды и защиты генераторного оборудования -2.
• Нефтехимия: надежно обеспечивает транспортировку нефти и газа по трубопроводам.

Практический пример: Защита насоса

На насосной станции в Юго-Восточной Азии неоднократно происходили поломки насоса из-за скачков обратного потока. Раньше использовали медленные тяжелые обратные клапаны. Мы заменили их систему на нашу.Однодисковый обратный клапан. Функция быстрого закрытия исключила гидравлический удар, а легкая конструкция упростила установку в переполненном насосном помещении.Результат:Ноль отказов насосов за последние 18 месяцев.

Как работает однодисковый обратный клапан

Механизм прост, но очень эффективен:

1. Прямой поток: Давление среды (воды/масла/газа) выталкивает диск с седла. Шарнир слегка поворачивается, обеспечивая полный поток.
2. Обратный поток: когда давление на входе падает или меняется на противоположное, обратный поток прижимает диск обратно к седлу.
3. Уплотнение: диск мгновенно закрывается, создавая плотное уплотнение и полностью останавливая обратный поток -2.

Три строгих заводских испытания

На нашем заводе используется система контроля качества, не уступающая международным стандартам. Каждый клапан, который мы производим, должен пройти три строгих «проверки» перед отправкой с завода:

1. Тест на предотвращение обратного потока: мы гарантируем, что в момент остановки потока диск сидит идеально, оставляя уровень утечки 0%.
2. Испытание оболочки под высоким давлением: для проверки отливки мы используем давление, превышающее фактическое рабочее давление. Это гарантирует, что тело не потрескается и не потеет.
3. Моделирование общей производительности: мы моделируем реальные условия трубопровода, чтобы обеспечить плавное открытие и плотное закрытие диска без заедания.

Чжунгуаньский клапан получила лицензию TS на производство специального оборудования, ISO9001, ISO14001 и OHSAS18001-1. Освобождаются только клапаны, прошедшие эти три этапа.

Гибкость установки

Мы знаем, что каждый трубопровод уникален. НашОднодисковый обратный клапанподстраивается под вас.

• Горизонтальные трубы: стандартная установка.
• Вертикальные трубы: Клапан отлично работает в системах с вертикальным восходящим потоком. Диск эффективно закрывается под действием силы тяжести или противовеса при остановке насоса -2.

Преимущества настройки и цепочки поставок

Чжунгуаньский клапанпредставляет собой интеграцию северной цепочки поставок арматуры (чугун) и южной цепочки поставок промышленной арматуры (литая сталь/нержавеющая сталь).-1 .

Мы предлагаем «индивидуальные» услуги:

• Специальные материалы. Необходимость работы с агрессивными химическими веществами? Мы можем перейти на нержавеющую сталь 316 для диска и корпуса.
• Удлиненный шток: для подземной установки.
• Готовность к приводу: интеграция с концевыми выключателями положения для автоматизированных систем (по запросу).

Наше обязательство:Мы ориентируемся не только на собственное производство поворотных затворов, но и на интеграцию всей цепочки поставок клапанов, чтобы предоставить нашим клиентам более богатую линейку продукции и более продуманное обслуживание.

Часто задаваемые вопросы об однодисковых обратных клапанах

Вопрос 1: В чем основная разница между однодисковым обратным клапаном и двухдисковым обратным клапаном?
А1:НашОднодисковый обратный клапан(Поворотный тип) обычно обеспечивает более плотное уплотнение от обратного потока низкого давления и более устойчив к «захлопыванию» в больших размерах (DN200+). Конструкция с одной пластиной обеспечивает большую площадь потока по сравнению с некоторыми подпружиненными двойными пластинами.

В2: Могу ли я установить этот клапан вертикально?
А2:Да, рекомендуется для вертикальных трубопроводов, где направление потокаснизу вверх. Однако крайне важно проверить стрелку потока, отмеченную на корпусе клапана. Для вертикального падения сверху вниз может быть предпочтительнее подпружиненный тип.

В3: Как мне выбрать правильное номинальное давление?
А3:Мы предлагаем номиналы от PN10 до PN40. Наши инженеры обычно советуют выбирать номинал, равный или превышающий максимальное давление вашего трубопровода. Для пара или масла высокого давления материал WCB является минимальным стандартом.

В4: Соответствует ли продукт международным стандартам?
А4:Да. Хотя наша базовая конструкция превосходна, мы можем изготовить нашиОднодисковый обратный клапансоблюдатьГБ, ANSI, JIS, DIN или BSстандарты, основанные на ваших требованиях к сверлению фланцев-1 .
