В качестве типа клапана управления жидкости клапан бабочки в основном состоит из одного компонента - пластины клапана. Выбор этого компонента может значительно повлиять на эффективность работы и срок службы системы жидкости.
I. Типы и характеристики структурных структур клапанов

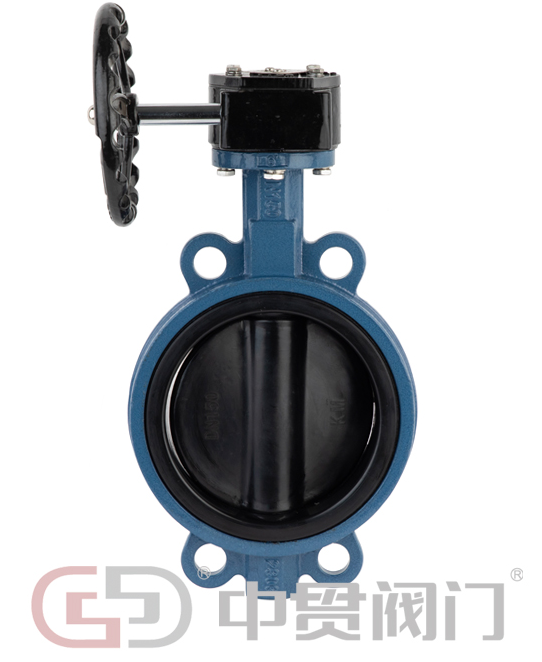

Концентрическая клапанная пластина (центральная линий клапан бабочки)
Этот тип оснащен конструкцией, где центр клапанной пластины выровнен с осью стебля клапана. Он имеет преимущества простой структуры и низкой стоимости. Он подходит для условий низкого давления ниже PN10 и обычно обнаруживается в системах водоснабжения и систем водоснабжения кондиционирования воздуха. Его преимущество заключается в удобном обслуживании, но производительность герметизации относительно ограничена.
Единая эксцентричная тарелка клапана
Проектируя центр ствола клапана, чтобы слегка отклониться от центра пластины клапана, сопротивление трению во время процесса открытия и закрытия эффективно снижается. Эта структура выполняет исключительно хорошо в условиях среднего и низкого давления (PN16-PN25) и особенно подходит для очистки сточных вод и общего химического транспорта жидкости.
Двойная эксцентричная тарелка клапана
Он принимает двойную смещенную конструкцию для штока клапана и пластины клапана, оптимизируя угол контакта уплотнения и значительно продлевая срок службы. В условиях труда среднего и высокого давления в диапазоне от PN25 до PN40 он особенно подходит для трубопроводных систем в нефтяной и химической промышленности, которые требуют частого открытия и закрытия.
Три эксцентричная тарелка клапана
Из -за тройной эксцентричной конструкции стебля клапана, пластины клапана и сиденья клапана, металлическое жесткое уплотнение достигло технологического изменения с точки зрения производительности трения. Авысокое качествоСтруктура может выдерживать температуру до 600 ℃ и давление выше PN64, что делает его основным выбором продукта для паровых трубопроводов и систем транспортировки нефти/газа.
II Анализ характеристик материала клапанов пластин
Серия металлических материалов
Чугунный клапан пластина: включает в себя HT200/HT250 Grey Cast Irost и QT450 Ductile Chonic. Он имеет высокую стоимость и ограниченную коррозионную стойкость. В основном он используется в водопроводных системах низкого давления и некоррозийном транспорте газа.
Пластины с углеродистой стальной клапаной: с прочностью, превосходящей чугун, WCB (A216) и LCB (низкотемпературная углеродная сталь) могут выдерживать давления до PN40. Тем не менее, они должны использоваться в сочетании с антикоррозионными покрытиями. Они обычно встречаются в нефтяных и паровых трубопроводах среднего и низкого давления.
Выбор клапанов из нержавеющей стали
304 нержавеющая сталь: тип общего назначения для продовольственной и фармацевтической промышленности
316 из нержавеющей стали: модель коррозии водных водных вод (содержит молибден)
Двухфазная сталь: прочность удваивается, коррозионная стойкость еще сильнее.
СуперНержавеющая сталь: Способен выдерживать все прочные кислоты
Специальные материалы
Hastelloy Alloy: крутой парень против сильных кислот
Сплав на основе никеля: устойчивый к температуре до 1000 ℃
Пластиковая подкладка / резиновая подкладка: устойчивая к высоким температурам, но устойчивой к коррозии
Керамическое покрытие: жесткий маленький чемпион
Iii. Три элемента для моделиВыбор
Просмотр среды:
Устойчивый к коррозии материал: 316/ дуплексная сталь
Покрыт абразивостойкими частицами
Мягкие уплотнения для чистых жидкостей
Проверьте условия работы:
Нормальная температура (≤ 80 ℃): резиновое уплотнение
Средняя температура (80 - 400 ℃): металлическое уплотнение
Высокая температура (≥ 400 ℃): специальные сплавы
Эксцентричная структура с тремя смещениями высокого давления
Посмотреть отрасль:
Еда и лекарства: 316L + PTFE
Нефтехимические вещества: стандартная эксцентриситет три-энда API
IV Классические варианты сопоставления
Водосточная вода: чугун/нержавеющая сталь + резина
Гидрохлорный кислотный трубопровод: сплав Hastelloy
Концентрированная серная кислота: должна быть выровнена PTFE
Переработка пищевых продуктов: зеркальная из нержавеющая сталь из зеркала
Перевозка по углям: керамическое покрытие
V. Общие вопросы
Морская вода не может быть обработана дуплексной сталью 316. Требуется больше.
Концентрированная серная кислота должна быть выложена пластиком; нержавеющая сталь ухудшится.
Устойчивость к износу использует карбид вольфрама, с продолжительностью срока службы, которая в 5 раз дольше.
Установите фильтр, если есть примеси.
VI МЕСТЕКИ
Регулярно осматривать на износ
Регулярные проверки критических областей проводится каждые 2-3 года.
Предполагается, что файл обслуживания будет установлен.
Высокотемпературный клапан должен быть предварительно нагреть.
VII. Будущие тенденции
Более долговечные новые материалы
С интеллектуальной функцией мониторинга
Более экологичный дизайн
Персонализированная служба настройки
Предложение по выбору:
Предоставьте конкретные параметры условий работы. Профессиональные инженеры порекомендуют лучшее решение. Для важных проектов рекомендуется сначала провести тесты.
