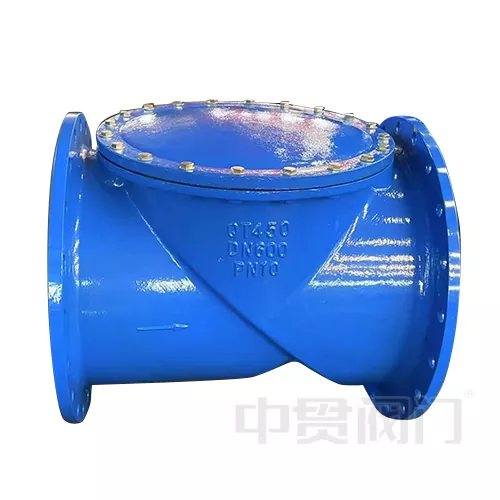

Поворотный обратный клапан с обратной заслонкой

Конструкция с невозвратной заслонкой Swing Check предназначена для систем с высоким расходом (диаметр DN50-DN1200, давление PN16-PN40), полнопроходным каналом потока (коэффициент расхода Cv: 0,2-0,5), оснащенным самосмазывающимися шарнирами, может работать с абразивными средами, содержащими твердые частицы размером менее 5 мм, и подходит для температур от -30 ℃ до 400 ℃. Он доступен из нержавеющей стали 316L и дуплексной стали. Беспружинная конструкция продлевает цикл технического обслуживания до более чем 8 лет, а ее характеристики намного превосходят характеристики традиционных подъемных обратных клапанов. Он подходит для нефтепроводов, конденсационных систем электростанций и для сценариев с химически агрессивными средами.

Конструктивное решение и принцип работы

Поворотный обратный клапан с невозвратной заслонкой. Конструктивную конструкцию и принцип работы в основном можно разделить на три части. Во-первых, наклонная створка, поворотный обратный клапан с невозвратной створкой из нержавеющей стали или дуплексной стали, толщиной 1/5 ~ 1/8 диаметра трубы, а поверхность может быть покрыта твердым хромом. Он соединяется с корпусом клапана через верхний шарнирный штифт, угол наклона обычно составляет 5 ° ~ 15 °, а для быстрого открытия и закрытия используются сила тяжести и среднее давление.

Затем он представлен в канале потока с низким сопротивлением, поскольку он имеет полнопроходную конструкцию (полнопроходной), коэффициент сопротивления потоку (значение Kv) на 40–60% ниже, чем у традиционных подъемных обратных клапанов; Кроме того, угол открытия заслонки достигает 75–85°, что снижает потерю давления, вызванную турбулентностью, и подходит для сценариев с большим расходом (например, водопроводов DN1200).

Он имеет различную систему уплотнений, седло поворотного обратного клапана с невозвратной заслонкой может быть выбрано из EPDM, NBR или металлических твердых уплотнений, а уровень утечки соответствует стандарту API 598 класса IV; В закрытом состоянии время контакта между створкой и уплотняющей поверхностью составляет ≤0,2 секунды, что эффективно предотвращает воздействие гидроудара. Когда среда течет вперед, давление заставляет тарелку клапана открыться; когда расход возвращается к нулю или течет в обратном направлении, диск клапана автоматически закрывается под действием собственного веса и обратного перепада давления.

Типичные области применения:

1. Водяная установка

2. Предотвращение обратного потока на выходе насоса для нефтепроводов;

3. Системы рекуперации конденсата тепловых электростанций;

4. Контроль возврата осадка на очистные сооружения;

5. Защита от перехвата агрессивных сред (например, 50% серной кислоты) на химических заводах.
