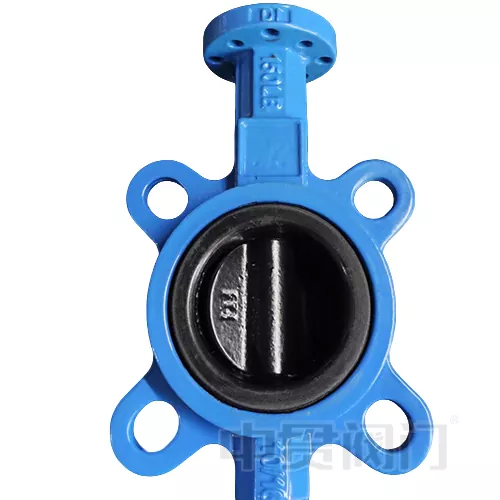

Дисковый клапан-бабочка с покрытием Halar

Дисковый дисковый затвор с покрытием Halar разработан для работы в экстремальных химических средах и использует покрытие Halar (ECTFE) на поверхности диска для достижения превосходной коррозионной стойкости. Диапазон рабочих температур от -40 ℃ до 150 ℃ (в зависимости от конкретной температуры также необходимо учитывать материалы седла) и толщину 0,5–1,2 мм.

Основная функция покрытия HALAR

HALAR (сополимер этилена и хлортрифторэтилена, ECTFE) — это высокоэффективный фторполимер, который равномерно покрывает поверхность пластины-бабочки в процессе электростатического распыления, образуя плотный защитный слой толщиной 0,5–1,2 мм. В дисковых дроссельных затворах с покрытием Halar основные функции этого покрытия включают в себя:

1. Устойчивость к химической коррозии: он выдерживает воздействие 98% серной кислоты, 37% соляной кислоты, сильных щелочей (например, 50% NaOH) и органических растворителей (таких как ацетон, ксилол), а скорость коррозии составляет менее 0,01 мм/год;

2. Термостойкость: диапазон температур длительного использования -40 ℃ ~ 150 ℃, кратковременная устойчивость к тепловому удару 180 ℃;

3. Низкая проницаемость: плотная молекулярная структура предотвращает коррозию металлической основы пластины-бабочки из-за проникновения среды;

4. Износостойкость и защита от прилипания. Коэффициент поверхностного трения составляет всего 0,3, что снижает прилипание сыпучих материалов и продлевает цикл технического обслуживания.

5. По сравнению с покрытиями из ПТФЭ или ПП механическая прочность HALAR увеличивается более чем на 50%, особенно при частом открытии и закрытии, что может предотвратить растрескивание и отпадение покрытия.

Структурная оптимизация:

Чтобы адаптироваться к физическим свойствам покрытия HALAR, наш дисковый затвор с покрытием Halar имеет целенаправленную конструкцию:

1. Прецизионная обработка пластины-бабочки: основной материал изготовлен из нержавеющей стали 316L или дуплексной стали, а шероховатость поверхности составляет ≤Ra3,2 мкм при токарной обработке на станке с ЧПУ, что обеспечивает равномерную адгезионную основу для покрытия. Край пластины-бабочки закруглен, чтобы избежать концентрации напряжений покрытия.

2. Двунаправленная система уплотнения: с мягким уплотняющим седлом клапана из EPDM или FKM она образует «жестко-гибкий композитный» уплотнительный интерфейс с покрытием HALAR, обеспечивая нулевую двустороннюю утечку при давлении ≤PN16 (в соответствии со стандартом ISO 5208).

3. Адаптация привода ISO5211: верхняя часть штока клапана оснащена интерфейсом квадратного вала (в соответствии со стандартом ISO5211 F05-F10), который может быть установлен непосредственно с пневматическими/электрическими приводами, а погрешность выходного крутящего момента составляет ≤5%.

Применимые среды и типичные сценарии

Дисковый дисковый затвор с покрытием Halar предназначен для следующих сред:

1. Сильная кислота/щелочь: например, гальванический раствор (содержащий хромовую кислоту), влажный газообразный хлор в хлор-щелочном процессе, концентрат фосфорной кислоты;

2. Органические растворители: промежуточные продукты нефтехимии, такие как бензол, сложные эфиры, кетоны и т. д.;

3. Окисляющие среды: перекись водорода (концентрация<50%), раствор гипохлорита натрия;

4. Жидкость высокой чистоты: чистящее средство CIP/SIP в фармацевтической промышленности, подача сверхчистой воды.
