В современных промышленных системах эффективность, безопасность и автоматизация больше не являются обязательными — они необходимы. Одним из компонентов, который играет решающую роль в достижении этих целей, являетсяКлапан-бабочка с пневматическим приводом. Этот тип клапана, широко используемый в системах водоподготовки, химической обработки, производства электроэнергии, продуктов питания и напитков, а также в системах отопления, вентиляции и кондиционирования воздуха, сочетает в себе простую механическую конструкцию и надежную пневматическую автоматику. Его быстрый отклик, компактная конструкция и низкие требования к техническому обслуживанию делают его предпочтительным выбором как для двухпозиционного управления, так и для регулирования.
В этой статье представлен профессиональный и углубленный обзорКлапан-бабочка с пневматическим приводом, в том числе о том, как это работает, основные преимущества, технические параметры, рекомендации по выбору и распространенные вопросы, которые покупатели задают перед принятием решения.

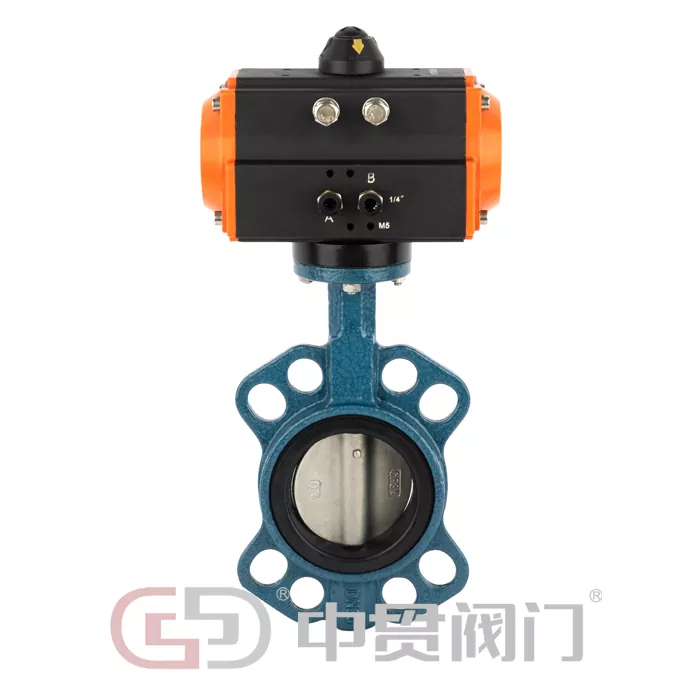

A Клапан-бабочка с пневматическим приводомсостоит из двух основных частей: корпуса дроссельной заслонки и пневмопривода. Корпус клапана содержит диск, установленный на вращающемся валу. Когда сжатый воздух подается в привод, он преобразует давление воздуха в механическое движение, поворачивая диск на 90 градусов, чтобы открыть или закрыть клапан.
Открытая позиция: Диск выравнивается по направлению потока, позволяя средству проходить через него с минимальным сопротивлением.
Закрытая позиция: Диск вращается перпендикулярно потоку, создавая плотное прилегание к седлу клапана.
В зависимости от требований системы привод может быть сконфигурирован какдвойного действия(воздух для открытия и закрытия) илиодностороннего действия/с пружинным возвратом(воздух открывает, пружина закрывает и наоборот), обеспечивая безопасность при отключении подачи воздуха.
Ручные клапаны требуют участия человека, что ограничивает скорость, точность и интеграцию с автоматизированными системами. АКлапан-бабочка с пневматическим приводомпредлагает несколько явных преимуществ:
Быстрое время откликадля автоматизированного управления технологическими процессами
Снижение затрат на рабочую силуи человеческая ошибка
Повышенная безопасность, особенно в опасных или высокотемпературных средах
Простая интеграцияс ПЛК, РСУ и системами дистанционного управления
Для предприятий, стремящихся перейти на автоматизированные или полуавтоматические производственные линии, пневматический привод часто является наиболее экономически эффективным решением.
НашКлапан-бабочка с пневматическим приводомразработан с учетом долговечности, точности и международных стандартов. Каждое устройство тестируется для обеспечения надежной работы в сложных условиях эксплуатации.
Компактная и легкая конструкция
Монтажная площадка ISO 5211 для легкой установки привода
Низкий крутящий момент, что позволяет уменьшить размер привода и потребление воздуха.
Отличные характеристики уплотнения благодаря сменным седлам клапанов.
Подходит как для жидких, так и для газовых сред.
Ниже представлена упрощенная таблица технических параметров, которая поможет инженерам и покупателям быстро понять возможности продукта.
| Параметр | Спецификация |
|---|---|
| Диапазон размеров клапана | Ду50 – Ду600 |
| Номинальное давление | Pn10/лим16 |
| Материал корпуса | Ковкий чугун, углеродистая сталь, нержавеющая сталь |
| Материал диска | Нержавеющая сталь, ковкий чугун (с покрытием) |
| Материал сиденья | ЭПДМ, НБР, ПТФЭ |
| Тип привода | Двойного/одностороннего действия (с пружинным возвратом) |
| Рабочее давление | 0,4 – 0,7 МПа |
| Рабочая температура | от -20°С до +180°С |
| Стандарт подключения | Вафля/проушина/фланцевый |
| Режим управления | Вкл-Выкл/Модуляция (с позиционером) |
Эта конфигурация позволяетКлапан-бабочка с пневматическим приводомадаптироваться к различным промышленным условиям, сохраняя при этом стабильную и повторяемую производительность.
Благодаря своей универсальности,Клапан-бабочки с пневматическим приводомшироко применяются во многих отраслях:
Очистка воды и сточных воддля изоляции и регулирования потока
Химические и нефтехимические заводыработа с коррозионными или опасными средами
Обработка продуктов питания и напитковтам, где необходимы гигиена и быстрая работа
системы отопления, вентиляции и кондиционированиядля управления охлажденной и горячей водой
Электростанциидля охлаждающей воды и вспомогательных систем
Их простая конструкция также делает их подходящими для трубопроводов большого диаметра, где другие типы клапанов могут быть слишком громоздкими или дорогими.
Выбор правильногоКлапан-бабочка с пневматическим приводомтребует оценки нескольких ключевых факторов:
Тип носителя: Вода, газ, масло или агрессивные химикаты.
Диапазон температур и давлений: Подберите материалы сиденья и корпуса соответственно.
Размер клапана и тип соединения: Бесфланцевая установка, монтаж с проушиной или фланцевая установка.
Требование контроля: Двухпозиционное управление или модулирующее регулирование расхода.
Безопасная функция: Определите, необходим ли пружинный возврат.
Сопоставляя эти параметры с требованиями вашей системы, вы можете обеспечить долгосрочную надежность и оптимальную производительность.
Одно из самых больших преимуществКлапан-бабочка с пневматическим приводомявляется его низкая потребность в обслуживании. Плановый осмотр обычно включает в себя:
Проверка давления подачи и качества воздуха
Проверка уплотнений и седел на предмет износа
Проверка реакции привода и точности хода
Обеспечение надежности крепления болтов
При правильном монтаже и периодических проверках срок службы клапана можно значительно продлить.
Вопрос: Для чего используется дроссельный клапан с пневматическим приводом?
A: Дроссельный клапан с пневматическим приводом используется для контроля или изоляции потока жидкостей и газов в автоматизированных промышленных трубопроводах, обеспечивая быстрый отклик и надежное уплотнение.
Вопрос: Чем отличается дисковый клапан с пневматическим приводом от электрического дроссельного клапана?
A: Дроссельный клапан с пневматическим приводом использует для работы сжатый воздух, обеспечивая более быстрое срабатывание и лучшую пригодность для опасных сред, тогда как электрические клапаны полагаются на двигатели и электроэнергию.
Вопрос: Может ли дисковый затвор с пневматическим приводом работать с агрессивными средами?
О: Да, при выборе соответствующих материалов корпуса, диска и седла, таких как нержавеющая сталь и ПТФЭ, дисковый затвор с пневматическим приводом может безопасно работать с агрессивными жидкостями.
Вопрос: Подходит ли дроссельный клапан с пневматическим приводом для регулирования расхода?
О: Да, при оснащении позиционером дисковый затвор с пневматическим приводом может выполнять точное модулирующее управление в дополнение к простому режиму включения-выключения.
Компания по производству клапанов Чжэцзян Чжунгуань, ОООспециализируется на разработке и производстве высококачественной промышленной арматуры, в том числеКлапан-бабочка с пневматическим приводом. Благодаря строгому контролю качества, передовым производственным процессам и пристальному вниманию к требованиям клиентов мы предоставляем надежные решения в области клапанов для мировых отраслей промышленности.
Для получения подробных спецификаций, индивидуальных решений или технической поддержки обращайтесь по адресуконтактКомпания по производству клапанов Чжэцзян Чжунгуань, ОООНаша опытная команда готова помочь вам выбрать правильный клапан для вашего применения и обеспечить долгосрочный успех в эксплуатации.
-
