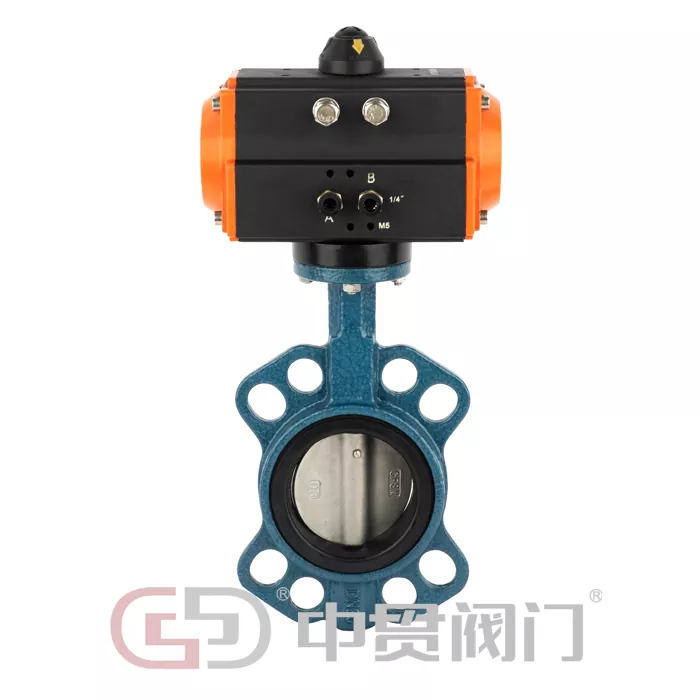

Клапан-бабочка с пневматическим приводом

Дроссельный клапан с пневматическим приводом представляет собой дроссельный клапан с приводом от сжатого воздуха. Его ядро ​​состоит из пневмопривода и корпуса клапана. Пневматический привод поворачивает тарелку клапана на 90°, тем самым обеспечивая функции перекрытия или регулирования потока среды в трубопроводе. Поворотный клапан обеспечивает более быструю реакцию и простоту эксплуатации. Его можно использовать с позиционером для точного управления, и он широко используется в различных промышленных и муниципальных трубопроводных системах, адаптируясь к различным потребностям передачи среды.

Являясь одним из основных продуктов Zhongguan Valve, наш дроссельный клапан с пневматическим приводом продолжает традиции высокого качества нашей продукции. От закупки сырья до производства и переработки, а затем тестирования готовой продукции, каждый шаг строго соответствует отраслевым стандартам, чтобы обеспечить долгосрочную стабильную работу и соответствие фактическим условиям эксплуатации различных клиентов.

Функции

Основная конструкция дискового затвора с пневматическим приводом состоит из трех основных компонентов, которые работают вместе, обеспечивая стабильную работу клапана. Конкретная структура выглядит следующим образом:

• Пневматический привод: Являясь силовым сердечником клапана, он бывает одностороннего и двойного действия. Изготовлен из алюминиевого сплава, он легкий, высокопрочный и обеспечивает стабильный выходной крутящий момент. Его можно гибко подбирать в зависимости от диаметра клапана и условий эксплуатации, обеспечивая плавное вращение тарелки клапана и надежную работу.
• Корпус дроссельной заслонки: Корпус клапана изготовлен из чугуна, литой стали или нержавеющей стали и т. д. Проточный канал имеет обтекаемую форму, а внутренняя стенка гладкая, что позволяет эффективно снизить сопротивление жидкости и снизить энергопотребление системы; Пластина клапана имеет круглую структуру и плотно прилегает к седлу клапана, обеспечивая герметичность и предотвращая утечку среды.
• Аксессуары для управления: позиционеры клапанов, концевые выключатели, электромагнитные клапаны и другие аксессуары могут быть оборудованы в соответствии с потребностями клиента. Позиционеры могут обеспечить точную регулировку открытия клапана, концевые выключатели могут обеспечивать обратную связь в режиме реального времени о рабочем состоянии клапана, а электромагнитные клапаны используются для управления действиями приводов для достижения автоматического управления.

I. Функции привода и управления

Гибкий метод привода: используются пневматические приводы одностороннего или двойного действия, выбираемые в зависимости от условий эксплуатации. Приводы одностороннего действия автоматически сбрасываются в исходное состояние с помощью пружины в случае прерывания подачи воздуха, обеспечивая безопасность системы.

Точное и удобное управление: может быть оснащено интеллектуальным позиционером, принимающим сигналы тока 4–20 мА для обеспечения плавной регулировки открытия от 0% до 100%, с точностью управления, достигающей ±0,5%-±1%, что подходит для сценариев высокоточного управления потоком.

Быстрая скорость отклика: время переключения клапана составляет всего 3-10 секунд. Для сценариев аварийного отключения можно настроить полностью закрытую модель за 1 секунду, что намного превосходит традиционные электрические клапаны и подходит для условий эксплуатации, требующих быстрого реагирования.

II. Герметичность и долговечность

Надежное уплотнение: в зависимости от характеристик среды можно выбрать мягкие или металлические уплотнения. Мягкие уплотнения могут обеспечить нулевую утечку по стандарту ANSI VI, а металлические уплотнения могут соответствовать классу ANSI IV, эффективно предотвращая утечку среды.

Высокая долговечность: корпус клапана изготовлен из высококачественных материалов, а поверхность пластины клапана может быть покрыта твердым сплавом или керамическим покрытием по мере необходимости, что делает его износостойким и устойчивым к коррозии. Уплотнения изготовлены из высококачественных материалов, что обеспечивает длительный срок службы и снижает затраты на последующее техническое обслуживание.

Компактная конструкция: небольшой размер и легкий вес, вес всего от 1/3 до 1/5 задвижки того же диаметра, требует меньше места для установки, прост в установке и экономит время и затраты на установку.

III. Другие основные функции

Низкое сопротивление потоку и низкое энергопотребление: коэффициент сопротивления потоку в полностью открытом состоянии составляет ≤0,5, что намного ниже, чем у задвижек и шаровых клапанов, что эффективно снижает потребление энергии насосами, вентиляторами и другим силовым оборудованием, подходящим для применений с высоким расходом.

Широкая совместимость: адаптируется к различным средам, таким как вода, пар, масло и растворы кислот/щелочей, охватывает различные рабочие условия, такие как низкая температура, высокая температура и высокое давление, отвечая потребностям различных отраслей промышленности.

Простота в эксплуатации: поддерживает как ручное (ручка, червячная передача), так и пневматическое управление. Ручное управление можно использовать в экстренных ситуациях, когда подача воздуха прерывается, обеспечивая нормальную работу системы.

Часто задаваемые вопросы

1. Каково необходимое давление подачи воздуха для дискового затвора с пневматическим приводом?

Стандартное давление подачи воздуха составляет 0,4-0,6 МПа. Его можно соответствующим образом отрегулировать в зависимости от модели привода и диаметра клапана. Пожалуйста, проконсультируйтесь с нашим отделом продаж для получения конкретных рекомендаций в зависимости от ваших условий эксплуатации.

2. Как выбрать между пневматическими дроссельными клапанами с мягким и металлическим уплотнением?

Типы с мягкими уплотнениями (резина, ПТФЭ) подходят для чистых сред при низком давлении и нормальной температуре (например, водопроводная вода, пищевые жидкости), обеспечивая высокую устойчивость к утечкам, потенциально достигая нулевой утечки. Типы с металлическими уплотнениями подходят для высоких температур, высокого давления, содержащих твердые частицы или агрессивных сред (таких как пар, химическое сырье), обеспечивая более высокую устойчивость к температуре и давлению. Клиенты могут выбирать в зависимости от характеристик носителя и эксплуатационных требований.

3. Можете ли вы настроить модели большого диаметра ваших дисковых затворов с пневматическим приводом?

Да. Наш стандартный производственный диаметр DN40-DN1600. Для получения информации о дроссельной заслонке с пневматическим приводом большего диаметра свяжитесь с нашим отделом продаж. Мы настроим производство в соответствии с вашими потребностями, гарантируя, что продукт соответствует эксплуатационным требованиям.

4. Каков гарантийный срок продукта?

На наш дроссельный клапан с пневматическим приводом предоставляется гарантия сроком на один год. В течение гарантийного периода мы предоставим бесплатные услуги по ремонту или замене в случае любых проблем с качеством, не вызванных человеческой ошибкой. Мы также обеспечиваем долгосрочную послепродажную поддержку.

5. Как установить и обслуживать дроссельный клапан с пневматическим приводом?

Перед установкой убедитесь, что все компоненты клапана укомплектованы и соответствуют модели, а внутри корпуса клапана нет посторонних предметов. При монтаже следите за тем, чтобы клапан был совмещен с трубопроводом, фланцевое соединение надежно закреплено, а также избегайте сжигания уплотнений во время сварки. При ежедневном обслуживании держите клапан в чистоте, регулярно проверяйте износ уплотнений, своевременно заменяйте изношенные детали и регулярно смазывайте детали трансмиссии, чтобы обеспечить плавную работу клапана. Подробные инструкции по установке и обслуживанию будут предоставлены.
