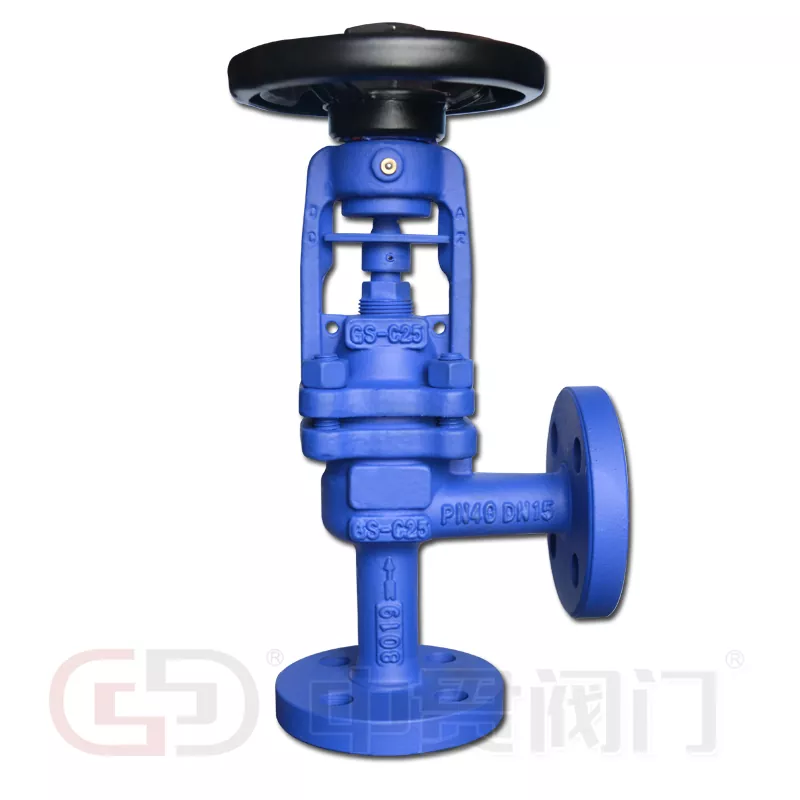

Стандартный угловой клапан с сильфонным уплотнением DIN

Чжунгуань поставляетСтандартный угловой клапан с сильфонным уплотнением DINдля закупок промышленных трубопроводов, сочетающих конструкцию корпуса под углом 90° с металлическим сильфонным уплотнением штока для систем пара, термомасла, горячей воды, технологических газов и аммиака. Клапан доступен в корпусах из чугуна, ковкого чугуна, литой стали и нержавеющей стали, с вариантами сильфонов из нержавеющей стали SS304, SS316, SS316L, SS310S и Hastelloy C. Указанный диапазон размеров составляет DN15–DN400, номинальное давление PN16–PN40 и указанная максимальная температура 600°C.

Угловое проектирование промышленных трубопроводов

Корпус с угловым расположением перенаправляет поток на 90°, обеспечивая изменение направления в конструкции клапана. Такое расположение позволяет исключить отдельное колено в совместимых схемах трубопроводов, уменьшить количество соединений и упростить установку в ограниченном пространстве.

• Компактная прокладка трубопровода:Интегрирует изменения направления потока в месте расположения клапана.
• Регулирование потока:Диск и седло шарового клапана контролируют прохождение технологической среды.
• Производительность отключения:Конструкция сидений обеспечивает изоляцию в промышленных жидкостных системах.
• Доступ для обслуживания:Узел крышки и штока обеспечивает доступ к внутренним рабочим компонентам.

Металлическая сильфонная уплотнительная конструкция

Металлический сильфон окружает подвижный шток и расширяется или сжимается во время работы клапана. Оно создает барьер между технологической средой и внешней средой, снижая зависимость от обычного уплотнения в качестве основного уплотнения штока.

Двойное уплотнение с сильфоном и набивкой

Уплотнительное устройство сочетает в себе металлический сильфон и вторичную набивку из ПТФЭ или графита.

• Первичное уплотнение:Сильфон ограничивает утечку технологической среды вдоль штока клапана.
• Вторичное уплотнение:Набивка обеспечивает дополнительный барьер в случае потери целостности сильфона.
• Стабильность работы:Соответствующие материалы сильфонов и надежная механическая поддержка конструкции в системах, подвергающихся воздействию повышенных температур и частому срабатыванию клапанов.

Эта конфигурация особенно актуальна для применений с паром, термальным маслом и технологическим газом, где важен внешний контроль утечек.

Материалы и технические характеристики

Выбор материала для различных условий эксплуатации

• ГГ25 и ГГГ40:Варианты из чугуна и ковкого чугуна для промышленных систем водоснабжения и коммунальных сетей в пределах применимых рабочих характеристик.
• 1,0619+Н (GS-C25):Литая сталь для промышленных применений, работающих под давлением.
• 1,4308 (CF8) и 1,4408 (CF8M):Варианты из нержавеющей стали для применений, требующих устойчивости к коррозии.
• Сильфоны SS316L и SS310S:Альтернативные марки нержавеющей стали для различных химических и термических сред.
• Сильфон из Хастеллоя C:Вариант сплава для требовательных применений в агрессивных средах.
• Стеллитовая наплавка:Дополнительная обработка поверхности седла и диска для применений, требующих повышенной стойкости к износу.

Медиа и промышленные приложения

Угловой клапан с сильфонным уплотнением по стандарту DIN подходит для промышленных систем, требующих изменения направления потока, контролируемого прохождения жидкости и снижения утечек через шток.

• Паровые системы:Промышленное распределение пара и термическая обработка — см. также разделШаровой клапан с сильфонным уплотнением по стандарту DIN.
• Контуры термомасла:Системы теплопередачи, работающие при повышенных температурах —Стандартный вентиль DIN— это связанный с ним прямой вариант.
• Циркуляция воды:Трубопроводы горячей и холодной воды на промышленных объектах.
• Трубопроводы технологических газов:Системы обработки газов, в которых уплотнение штока является ключевым моментом при проектировании.
• Аммиачные установки:Технологические системы, требующие подходящей совместимости материалов.
• Отопительные установки:Промышленные сети теплопередачи с использованием пара или теплоносителей.

Конфигурация углового корпуса сочетает в себе изменение направления потока и работу клапана в одном узле, что делает его полезным при компактной компоновке трубопроводов. Информацию о соответствующих компонентах трубопровода см.Стандартный обратный клапан DIN,Стандартный запорный клапан DINиСтандартный сетчатый фильтр типа Y по DIN.

Ключевые характеристики для выбора клапана

Угловой шаровой клапан с сильфонным уплотнением по стандарту DIN можно оценить с использованием следующих рабочих и монтажных параметров:

1. Середина:Пар, термомасло, вода, аммиак или технологический газ.
2. Условия эксплуатации:Расчетное давление, нормальная температура и максимальная рабочая температура.
3. Размеры трубопровода:Размер DN, тип подключения и пространство для установки.
4. Требования к материалам:Корпус, крышка, сильфоны, седло, диск и упаковочные материалы.
5. Функция клапана:Регулирование потока, изоляция или сочетание того и другого.
6. Применимый стандарт:Требуемый стандарт DIN, присоединительные размеры и требования к проверке.

Производство и техническая поддержка Чжунгуань

Компания по производству клапанов Чжэцзян Чжунгуань, ОООуже более 19 лет занимается производством и поставкой арматуры, имея производственные базы в Тяньцзине и Вэньчжоу. База в Тяньцзине была основана в 2016 году, после чего в 2019 году была основана компания Zhejiang в Обэй, Юнцзя, Вэньчжоу.

В ее ассортимент продукции входятдисковые затворы, шаровые краны, задвижки, обратные клапаны, донные клапаны, фильтры и регулирующие клапаны. Производственное оборудование включает в себя машины для испытания клапанов под давлением, оборудование для установки седла клапана, оборудование для установки втулки вала и оборудование для маркировки клапанов.

Техническая поддержка охватывает выбор клапана в зависимости от рабочей температуры и типа среды. Производственные проверки включают испытания под давлением, и компания предоставляет годовую гарантию с бесплатной заменой в случае подтвержденных проблем, связанных с качеством, в соответствии с условиями обслуживания. Вы также можете просмотреть нашсертификатыикооперативные дела.

Для промышленных паровых, термомасляных, водяных и газовых системСтандартный угловой клапан DIN с сильфонным уплотнениемсочетает в себе угловой корпус, металлическое сильфонное уплотнение штока и различные варианты материалов для применения в промышленных трубопроводах. Изучите полную информациюСтандартный промышленный клапан DINдиапазон для соответствующих компонентов трубопровода.

Часто задаваемые вопросы

Можно ли установить клапан в любом положении?

При установке следует соблюдать направление потока, указанное на корпусе клапана. Угловой корпус имеет определенные впускные и выпускные отверстия, поэтому расположение трубопроводов должно соответствовать предполагаемому пути потока.

Каковы первые признаки износа или неисправности сильфона?

Внешняя утечка в области штока, нестабильное давление на выходе или заметное изменение рабочего крутящего момента могут указывать на износ сильфона. Вторичная набивка может обеспечить временную герметизацию, но сильфон следует осмотреть и заменить, если будет подтверждено повреждение.

Можно ли установить на клапан привод?

Клапан может поставляться с монтажным интерфейсом для совместимых ручных, пневматических или электрических приводов. Выбор привода зависит от требований к крутящему моменту, хода и условий эксплуатации клапана конкретного размера.

Что следует проверить при установке фланца?

Проверьте выравнивание фланцев, тип прокладки и последовательность затяжки болтов. Неравномерная нагрузка на болты может деформировать корпус или вызвать утечку, особенно для больших размеров DN и более высоких номинальных давлений.

Доступны ли запасные сильфоны и компоненты сиденья отдельно?

Для совместимых моделей клапанов могут поставляться запасные сильфоны, седло, диск и компоненты уплотнения. Выбор подходящей детали зависит от размера клапана, номинального давления, материала корпуса и материала сильфона, указанного изначально.Связаться с намис исходной спецификацией для предложения по замене.
