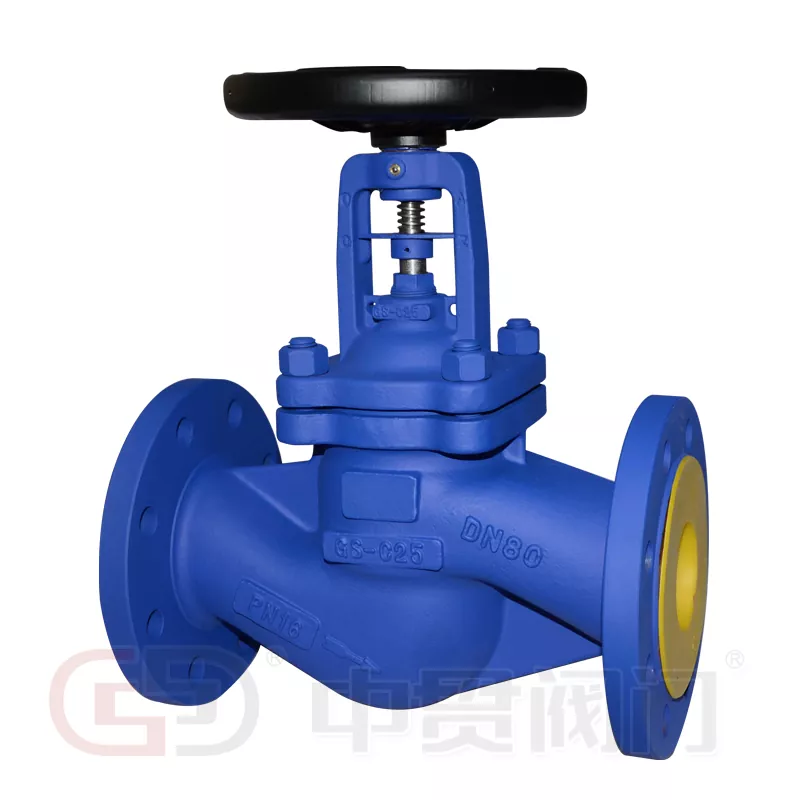

Шаровой клапан с сильфонным уплотнением по стандарту DIN

The Стандартный шаровой клапан Zhongguan DIN с сильфонным уплотнениемразработан для обеспечения превосходной надежности, долговечности и герметичности в требовательных промышленных системах. Этот клапан, созданный с точностью и из высококачественных материалов, идеально подходит для систем горячего масла, паровых систем, а также трубопроводов горячей и холодной воды.

Обзор продукта

В узле штока этого проходного клапана с сильфонным уплотнением используется сильфон из нержавеющей стали, обеспечивающий герметичное уплотнение. Сильфон интегрирован внутри клапана, при этом нижний конец приварен к штоку для эффективного предотвращения коррозии от системных жидкостей. Верхний конец надежно зажат между крышкой клапана и корпусом, образуя долговечное и не требующее обслуживания уплотнение. Его компактная конструкция обеспечивает надежную работу даже в условиях высоких температур и давлений.

Приложения

• Системы горячего масла
• Паровые системы
• Трубопроводы горячей и холодной воды
• Коррозионные и химические технологические системы

Технические характеристики

• Стандарт конструкции: DIN 3356
• Монтажная длина: DIN 3202
• Фланцевые концы: DIN 2543-2545
• Испытание и проверка: DIN 3230
• Материал: нержавеющая сталь (шток и сильфон), углеродистая сталь или нержавеющая сталь (корпус).

Основные преимущества сильфонных клапанов Zhongguan

1. Металлический сильфонный уплотнительный сердечник

Сердце клапана – это егометаллический сильфон в сборе, изготовленный с использованием процесса автоматической рулонной сварки. Это обеспечивает герметичное динамическое уплотнение между штоком клапана и крышкой, предотвращая утечку из области штока и обеспечивая превосходную долговечность в условиях высокого давления и высоких температур.

2. Коническая обтекаемая конструкция диска.

Уникальная коническая и обтекаемая конструкция диска обеспечивает плавный путь потока, минимизирует турбулентность и повышает надежность уплотнения. Эта инновационная структура продлевает срок службы диска, одновременно улучшая общую производительность клапана.

3. Гарантия на двойное уплотнение сильфонной упаковки

Клапан сочетает в себе сильфонное уплотнение и вторичное уплотнение для максимальной защиты от утечек. Сильфон действует как основное уплотнение, изолируя среду от штока, а набивка служит резервным уплотнением. Вместе они создают двухслойный герметизирующий барьер, отличающийся высокой надежностью и долговечностью.

4. Интегрированная форсунка для впрыска масла.

Клапан оснащен специальной форсункой для впрыска масла, обеспечивающей прямую смазку ключевых движущихся частей, включая шток, гайку штока и направляющие втулки. Это снижает трение, предотвращает износ и обеспечивает плавную и эффективную работу клапана с течением времени.

5. Эргономичное управление с помощью маховика.

Маховик спроектирован таким образом, чтобы обеспечивать эргономичный комфорт, снижать утомляемость оператора и обеспечивать плавное и точное управление. Его легкая и прочная конструкция повышает долговечность, делая эксплуатацию проще и безопаснее даже в сложных промышленных условиях.

Почему стоит выбрать клапан Zhongguan?

• Высококачественное производство в соответствии с DIN
• Надежное и долговечное уплотнение.
• Сильфоны из нержавеющей стали, устойчивые к коррозии.
• Оптимизированный поток и уменьшенный перепад давления
• Удобная в обслуживании конструкция с увеличенным сроком службы

Будь то промышленные технологические системы или критически важные трубопроводы,Стандартный шаровой клапан Zhongguan DIN с сильфонным уплотнениемобеспечивает непревзойденную производительность, безопасность и надежность.
