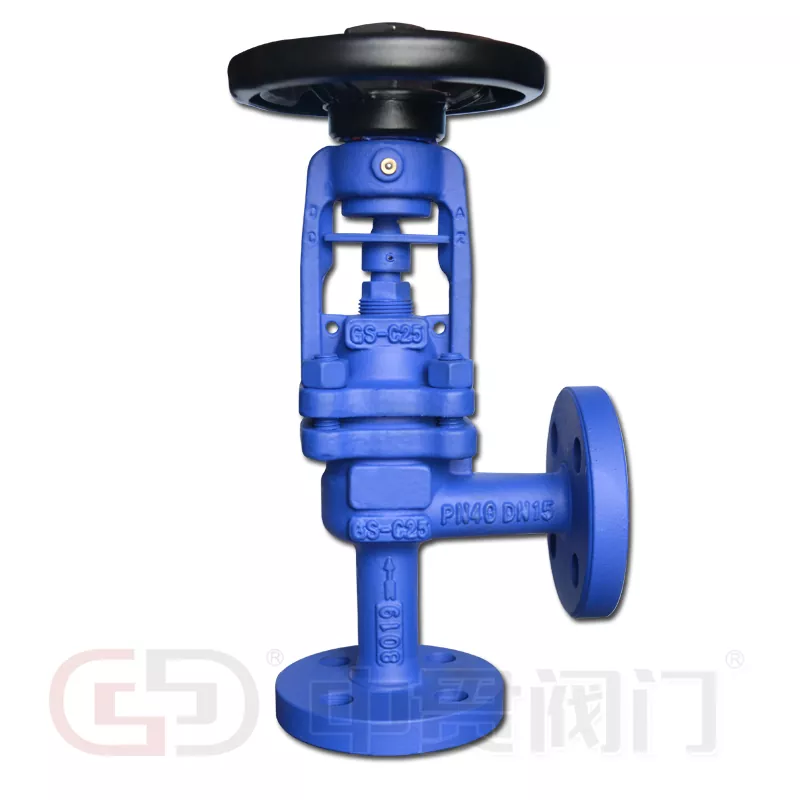

Стандартный угловой клапан DIN с сильфонным уплотнением

Проходной клапан углового типа с сильфонным уплотнением стандарта DIN представляет собой важнейшую эволюцию в технологии управления жидкостью. В отличие от традиционных клапанов с прямым профилем, эта конструкция с угловым корпусом по своей сути решает проблемы с пространством и дренажем, типичные для сложных трубопроводных сетей. Перенаправляя поток под углом 90 градусов, он устраняет необходимость в дополнительном коленчатом фитинге, снижая перепад давления и затраты на установку.

Описание продукта и технические характеристики

Этот проходной клапан с угловым уплотнением по стандарту DIN сочетает в себе компактную угловую конструкцию и многослойное металлическое сильфонное уплотнение. Это предпочтительный выбор для критически важных задач по изоляции в системах с термальным маслом, перегретым паром и опасными газами.

• Материалы конструкции

Корпус/крышка: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Сильфоны: SS304, SS316, SS316L, SS310S, Hastelloy C.

Седло и диск: нержавеющая сталь с наплавкой из стеллита (опция).

• Размер и диапазон давления

Диапазон размеров: DN15 – DN400

Номинальное давление: PN16 – PN40.

Диапазон температур: ≤600 °C

• Типичные приложения и носители

Системы: Системы горячего масла, паровые системы, системы горячей и холодной воды, установки по производству аммиака.

Среды: пар, технологические газы, горячая вода, термомасло, аммиак, теплоносители.

Основные преимущества

Металлический сильфонный уплотнительный элемент

Сердцем этого клапана является многослойный металлический сильфон гидравлической формы. Это устраняет динамическое уплотнение на штоке, полностью предотвращая внешние утечки. В отличие от обычных клапанов, предназначенных только для сальникового уплотнения, конструкция сильфона обеспечивает нулевые неорганизованные выбросы, что крайне важно для экологически чувствительных и высоконадежных предприятий.

Оптимизированная геометрия диска

Конический обтекаемый профиль диска обеспечивает линейную характеристику потока и герметичное закрытие (до класса утечки VI). Такая конструкция снижает эрозию и вибрацию, значительно продлевая срок службы по сравнению со стандартными проходными клапанами.

Резервная система уплотнений (сильфон + сальник)

Мы используем архитектуру с двойным уплотнением. Основное уплотнение представляет собой металлический сильфон. Если сильфон когда-либо выйдет из строя (крайне редко), вторичное уплотнение из ПТФЭ или графита обеспечит немедленное резервное уплотнение, гарантируя бесперебойную безопасность установки.

Пресс-масленка для смазки

Встроенная пресс-масленка обеспечивает прямую смазку штока, гайки штока и узла втулки в процессе эксплуатации. Это снижает рабочий крутящий момент и предотвращает истирание при работе с большим циклом работы.

Эргономичный маховик

Маховик с нескользящими выступами и оптимальным диаметром снижает утомляемость оператора и обеспечивает плавное и точное регулирование. Прочная конструкция устойчива к ударам в суровых условиях эксплуатации.
