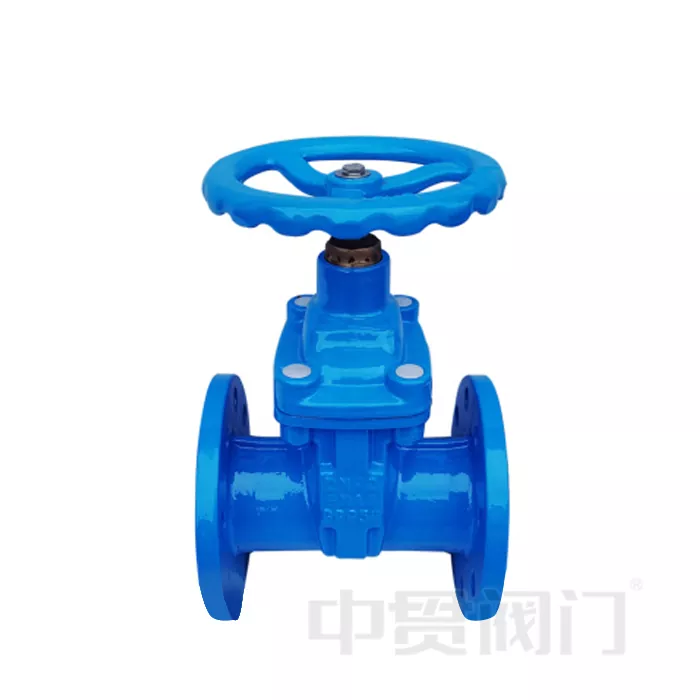

Шиберная задвижка с невыдвижным штоком и упругим седлом

Скрытая конструкция штока: гайка штока клапана соединена с пластиной затвора, и когда клапан открывается и закрывается, шток клапана вращается только без подъема (приводится в действие маховиком или коробкой передач), что экономит место для установки и подходит для подземных или узких помещений.

Эластичное мягкое уплотнение: пластина затвора покрыта эластичными материалами, такими как резина или полиуретан (процесс комплексной герметизации), которые плотно прилегают к седлу клапана, обладают хорошими герметизирующими характеристиками и могут компенсировать небольшой износ.

Материал корпуса клапана: обычно чугун (HT200, QT400), ковкий чугун или нержавеющая сталь, внутренняя полость покрыта эпоксидной смолой для защиты от коррозии.

Конструкция без отводных отверстий: некоторые модели задвижек представляют собой прочные конструкции, подходящие для полностью открытых/полностью закрытых рабочих условий и не пригодные для регулирования потока.

Вышеуказанные четыре элемента представляют собой базовую конструкцию задвижки с упругим седлом с невыдвижным штоком.

Приложение

Городское водоснабжение: магистральная сеть водопровода, система вторичного водоснабжения.

Система противопожарной защиты: мокрый/сухой противопожарный трубопровод.

Строительные трубопроводы: Строительный водопровод и канализация, оборотная вода систем отопления, вентиляции и кондиционирования.

Промышленная сфера: очистка сточных вод, химические среды (уплотняющий материал необходимо выбирать в зависимости от среды)

Каковы основные особенности задвижки с упругим седлом с невыдвижным штоком?

Двунаправленное уплотнение: оно может эффективно уплотнять как при прямом, так и при обратном давлении, не ограничиваясь направлением потока среды.

Низкое сопротивление потоку: при полном открытии канал является прямым и имеет низкое сопротивление жидкости, подходящее для ситуаций с высоким потоком.

Устойчивость к коррозии и долговечность: корпус клапана часто покрывается эпоксидной смолой, а резиновое уплотнение устойчиво к коррозии и имеет длительный срок службы.

Простота обслуживания: уплотнительное кольцо можно заменить, а некоторые конструкции поддерживают онлайн-обслуживание без разборки клапана.

Применимые среды: неагрессивные среды, такие как вода, сточные воды, воздух и т. д. (обычно температура ≤80 ℃).

OEM/ODM настройка и сертификация

Полная поддержка настройки

Параметры элемента настройки

Цвет корпуса Доступна цветовая серия RAL (стандарт: синий RAL 5005)

Толщина покрытия Эпоксидное порошковое покрытие, регулируемая 250-400 микрон.

Брендинг Литой логотип на корпусе/Лазерная маркировка/Фирменная табличка из нержавеющей стали

Режим работы Маховик/Коробка передач/Электрический привод/Пневматический привод

Фланец стандарт GB/ANSI/BS/DIN/JIS опционально

Упаковка Нейтральная экспортная упаковка / упаковка торговой марки клиента

Сертификаты и стандарты: Система менеджмента качества ISO 9001:2015. Соответствует GB/T 24924, AWWA C509, EN 1171. Отчет о заводских испытаниях со штампом CNAS доступен для каждой партии. По запросу могу предоставить сертификат происхождения формы E, CIQ.

Фабрика и производственная мощность

Даже когда летние температуры превышают 38°C (100°F), наши сотрудники продолжают работать сверхурочно, чтобы обеспечить своевременное производство и поставку дроссельных заслонок, задвижек, шаровых кранов и другой основной продукции для отечественных и зарубежных клиентов. Недавно мы завершили производство нескольких зарубежных заказов, в основном дисковых затворов и задвижек, которые были аккуратно упакованы и отправлены в страны клиентов.

Информация о выставке

Мы будем присутствовать на выставке ASIAWATER 2026 в Куала-Лумпуре, Малайзия (апрель 2026 г.). Добро пожаловать посетить наш стенд.

Послепродажное обслуживание и детали доставки

Перед отправкой с завода каждый клапан проходит строгие испытания под давлением и проверку материалов. Гарантия 12-18 месяцев в зависимости от условий контракта.

Срок изготовления образца: 7 дней для стандартных размеров (DN50-DN300). Срок выполнения оптового заказа: 30 дней для заказа контейнера.

Экспортная упаковка: Стандартный деревянный ящик/поддон с сертификатом фумигации. Поверхности фланцев защищены пластиковыми заглушками. Поддержка запасных частей: Резиновые седла, уплотнительные кольца и гайки штока доступны в течение 5 лет.

Промышленное применение

Из нашего реального опыта реализации проектов:

Гальванический завод в Чжэцзяне: заменены шаровые краны из ПВХ Zhongguan, решена долгосрочная проблема коррозии, сэкономлено около 200 000 юаней на ежегодных затратах на техническое обслуживание.

Станция очистки сточных вод в Шаньдуне: после оценки на месте, проведенной нашей технической командой, оригинальные клапаны из нержавеющей стали были заменены клапанами Zhongguan, срок службы увеличился с 6 месяцев до более 5 лет.

Крупное фармацевтическое предприятие в провинции Цзянсу: после перехода на клапанные решения Zhongguan по всей линии частота технического обслуживания значительно снизилась, чистота продукции увеличилась на 0,3%.

Наша фабрика

Компания Zhejiang Zhongguan Valve Manufacture Co., Ltd. была основана в 2019 году командой с более чем 19-летним опытом работы в отрасли клапанов. Расположен в Обэй, Юнцзя, Вэньчжоу, Чжэцзян (родной город насосов и клапанов). У нас есть две производственные базы в Тяньцзине и Вэньчжоу.

Основная продукция: поворотные заслонки, задвижки, шаровые краны, обратные клапаны, сетчатые фильтры, регулирующие клапаны. Диапазон размеров: от DN40 до DN1600 (большие размеры доступны по запросу).

Интеграция цепочки поставок: Северная база специализируется на чугунных материалах. Южная база специализируется на производстве литых стальных материалов. Мы интегрируем цепочку поставок водяной арматуры (север) и цепочку поставок промышленной арматуры (юг), чтобы предоставить клиентам более широкий выбор продукции.
