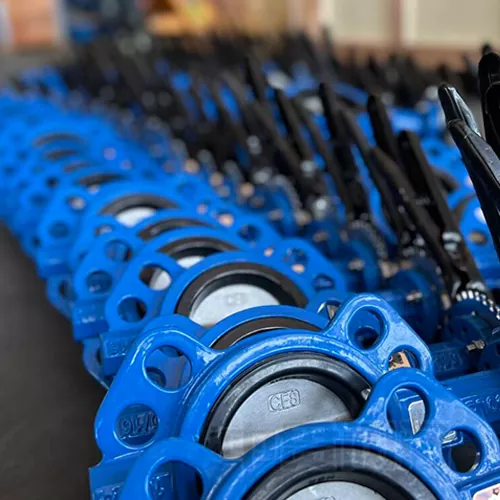

Клапан-бабочка седла FKM

Затвор-бабочка FKM Seat в системах производства клапанов промышленного уровня, фторуглеродный эластомер (обозначенный FKM в соответствии с ASTM D1418), стал предпочтительным конструкционным материалом для динамических уплотнительных поверхностей из-за своей уникальной молекулярной структуры. Этот полимер соответствует сертификату ASTM D2000 M6EE907 на химическую инертность в диапазоне рабочих температур от -18°C до 150°C (в дроссельной заслонке с седлом FKM).

Основные преимущества материалов FKM

1. Фторэластомер (FKM) представляет собой фторсодержащий синтетический эластомер, который используется в качестве материала седла дроссельной заслонки FKM. Его свойства включают в себя:

2. Химическая стойкость: устойчивость к сильным кислотам (таким как 98% серная кислота, 37% соляная кислота), сильным щелочам (50% NaOH), углеводородным растворителям и озону, а уровень коррозионной стойкости выше, чем у NBR/EPDM;

3. Адаптивность к высоким температурам: диапазон постоянных рабочих температур -20°C~180°C, кратковременная устойчивость к тепловому удару 200°C (это только для чистой резины, при использовании седел дроссельной заслонки максимальная температура обычно составляет 150°);

4. Низкая проницаемость: газопроницаемость составляет всего 1/5 NBR, что предотвращает расширение и выход из строя седла клапана, вызванные проникновением среды;

5. Механическая стабильность: диапазон твердости 70~90 по Шору А, степень сжатия при сжатии≤15% (испытание ASTM D395).

6. Срок службы седла дроссельной заслонки из FKM может достигать 8–12 лет, что более чем в 3 раза превышает срок службы обычных резиновых седел клапана.

Типичные сценарии применения:

1. Органические растворители: ацетон, ксилол, четыреххлористый углерод; Окислительная среда: перекись водорода (концентрация не более 30 %), раствор гипохлорита натрия.

2. Высокоагрессивные жидкости: гальванический раствор, смешанная кислота (царская водка), влажный газообразный хлор в хлор-щелочном процессе.

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК – Поворотный затвор с седлом FKM

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Для требовательных химических применений мы предлагаем уникальные преимущества благодаря нашим двум производственным базам (Тяньцзинь и Вэньчжоу) и интегрированной цепочке поставок:

1. Устойчивость к атмосферным воздействиям и увеличенный срок службы. Используя сырую резину с высоким содержанием фтора, наши седла из FKM сохраняют низкую степень сжатия даже при частом переключении и чередовании кислотных и щелочных сред. Фактический срок службы достигает 8–12 лет — более чем в 3 раза больше, чем у обычных резиновых седел, что значительно снижает частоту замены и затраты на техническое обслуживание.

2. Интеграция цепочки поставок Север-Юг: При производстве кузовов из углеродистой стали большого диаметра (DN300+) мы полагаемся на наш Северный (Тяньцзинь) литейный завод; Для корпусов из нержавеющей стали и специальных сплавов наш центр отделки на юге (Вэньчжоу) осуществляет прецизионную обработку. Такая планировка обеспечивает конкурентоспособные сроки выполнения заказов и экономическую эффективность.

3. Полная проверка качества: каждый дроссельный клапан с седлом FKM проходит 100 % испытание на прочность корпуса (1,5 × номинальное давление) и 100 % испытание на пневматическую герметичность при низком давлении (0,6 МПа) перед отправкой, что исключает как внешние, так и внутренние утечки.

4. Процесс прецизионного отверждения: Вулканизация седла FKM напрямую влияет на коррозионную стойкость. Мы используем прецизионные прессы для плоской вулканизации с контролируемой температурой, чтобы строго контролировать плотность сшивок, обеспечивая постоянную твердость и устойчивость для всех партий, предотвращая проникновение среды и образование пузырей, вызванное неравномерным отверждением.

5. Глобальные сертификаты проекта: Продукция может поставляться со сертификатом ISO 15848-1 (низкий уровень выбросов) для контроля летучих органических соединений и  API 607/ISO 10497 (пожаробезопасность) по дополнительным сертификатам, что соответствует квалификационным требованиям для высокотехнологичных химических проектов в Европе, Америке и на Ближнем Востоке.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (FAQ)

Вопрос 1. Как мне сделать выбор между сиденьями из FKM, EPDM и NBR с точки зрения цены и производительности?

О: Если в качестве среды используется вода, воздух или слабые кислоты/щелочи, EPDM экономически эффективен и достаточен. Однако, если в вашем приложении используются нефтяные углеводороды, ароматические растворители (например, ксилол), концентрированные кислоты или температуры выше 100 °C, настоятельно рекомендуется использовать FKM. Хотя FKM стоит дороже, чем EPDM, его превосходная стойкость к растворителям и высокотемпературная стабильность незаменимы в суровых условиях, что в конечном итоге экономит затраты на техническое обслуживание в долгосрочной перспективе.

Вопрос 2. Сиденье FKM отлито или может быть заменено? Замена проста?

О: Мы предлагаем как цельнолитые (привулканизированные к корпусу), так и заменяемые (пригодные для обслуживания на месте) конструкции сидений. Для химических клапанов большого диаметра мы рекомендуем сменное седло (обычно вкладышовое или U-образное). При износе уплотнительной поверхности можно заменить седло, не снимая весь клапан с трубопровода, что значительно сокращает время простоя установки. Просто сообщите нам о ваших условиях эксплуатации, и наша техническая команда порекомендует оптимальную конфигурацию.

В3: Подходит ли ваш дроссельный клапан FKM для работы с «мокрым газообразным хлором» или «высокотемпературным паром»?

А:

• Для влажного хлора: наше специально разработанное седло из FKM с высоким содержанием фтора обеспечивает превосходную водостойкость и устойчивость к хлорид-ионам — классический выбор для хлорщелочной промышленности. Однако убедитесь, что температура остается ниже 120 °C и хлор не содержит чрезмерного количества свободной воды.

• Для высокотемпературного пара: Обратите внимание: FKM НЕ рекомендуется для непрерывной работы с насыщенным паром (пар может разрушить вулканизационные связи). Если ваш процесс предполагает частую продувку паром, мы рекомендуем наш дроссельный клапан с футеровкой из ПТФЭ, который обеспечивает превосходную термостойкость и стойкость к гидролизу.

В4: Мой требуемый размер — DN1800, что превышает ваш стандартный список. Можете ли вы произвести это?

Ответ: Абсолютно. Хотя наш стандартный диапазон составляет DN40–DN1600, клапан Zhongguan Valve имеет возможности нестандартной настройки большого диаметра. Ранее мы производили дроссельные заслонки с седелами из FKM диаметром до DN2000 для крупных химических заводов. Просто укажите состав рабочей среды, температуру и размеры соединений, и наши инженеры выполнят проект FEA (анализ методом конечных элементов) и составят график производства соответственно.

В5: Каково время доставки в зарубежные пункты назначения (например, в Океанию или Европу)? А как насчет послепродажной поддержки?

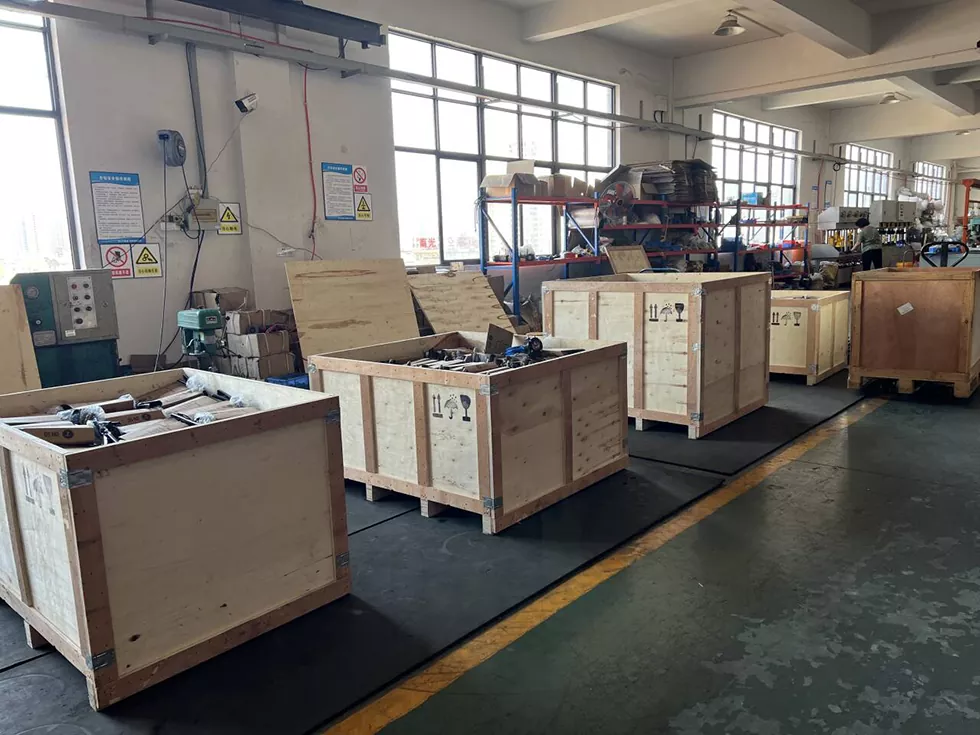

О: Для мелкосерийных заказов морская доставка в крупные порты (например, Сидней, Мельбурн) занимает примерно 18–22 дня после завершения производства. Мы предоставляем сертифицированные на экспорт фумигированные деревянные ящики и варианты нейтральной упаковки/упаковки под собственной торговой маркой.

Послепродажное обслуживание:

• Мы предлагаем 18-месячную гарантию (за исключением случаев неправильного использования или несоответствующих техническим требованиям условий эксплуатации).

• Доступно руководство по удаленной установке видео.

• В случае проблем с качеством мы обязуемся безоговорочно заменить неисправные детали или договориться о возврате/возврате средств.
