Что такое клапан бабочки?

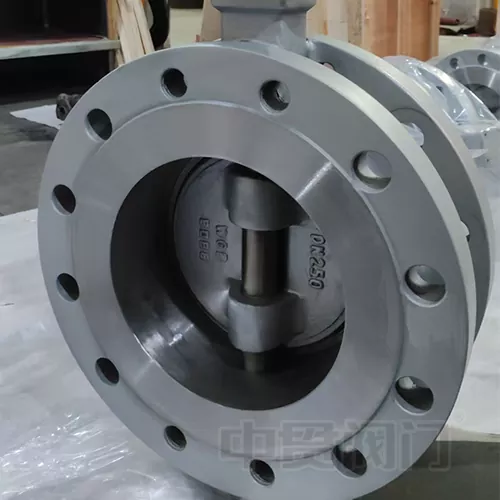

A клапан бабочкиявляется обычно используемым трубопроводом для передачи жидкостей в промышленных применениях. Он имеет широкий спектр применений, таких как химическая обработка, металлургия, газо генераторы, угольный газ, природный газ, сжиженный нефтяной газ и системы горячего/холодного воздуха.

Принцип работы клапана бабочки включает регулирование потока среды жидкости через тарелку бабочки. Пластина бабочки расположена вертикально внутри трубопровода. Он в форме диска и вращается вокруг оси в корпусе клапана. Используя стебель клапана, угол отклонения пластины бабочки можно отрегулировать, чтобы контролировать скорость потока среды жидкости.

Есть много разных типовклапан бабочкиS, такие как концентрические клапаны бабочек, одноверные клапаны бабочек, двойные клапаны бабочек и клапаны бабочек с тройным размещением. Характеристикой концентрического клапана бабочки является то, что ось ствола клапана, центр круглой пластины бабочки и центра корпуса клапана находится в одной и той же точке. Этот тип клапана бабочки имеет простую структуру и легко изготовить. Тем не менее, его недостаток заключается в том, что тарелка бабочки постоянно находится на трениях с сиденьем клапана, что приводит к быстрому износу. Модно-снежный клапан бабочек решает эту проблему. Он отделяет ось ствола клапана от центра бабочки, облегчая сжатие между тарелкой бабочки и сиденьем клапана. Смешая центр штока клапана как от центра бабочки, так и в центре корпуса клапана, мы получаем двойной клапан бабочки. Эта структура эффективно уменьшает трение между тарелкой бабочки и сиденьем клапана, сводит к минимуму износ и значительно продлевает срок службы клапана. Тем не менее, двойные клапаны бабочек также имеют недостатки при обработке высокотемпературных жидкости. Если используются жесткие уплотнения с высокой температурой, среда склонна к утечке. С другой стороны, если используются мягкие уплотнения, они не могут выдерживать высокие температуры. Чтобы решить эту проблему, тройной выводклапан бабочкибыл разработан. Третье смещение отделяет ось герметичной поверхности конической бабочки от оси цилиндрического корпуса клапана, трансформируя поперечное сечение герметизации бабочки от круговой в эллиптическое. Это изменяет исходное позиционное уплотнение на уплотнение крутящего момента, достигая герметизации через контактное давление сиденья клапана.
