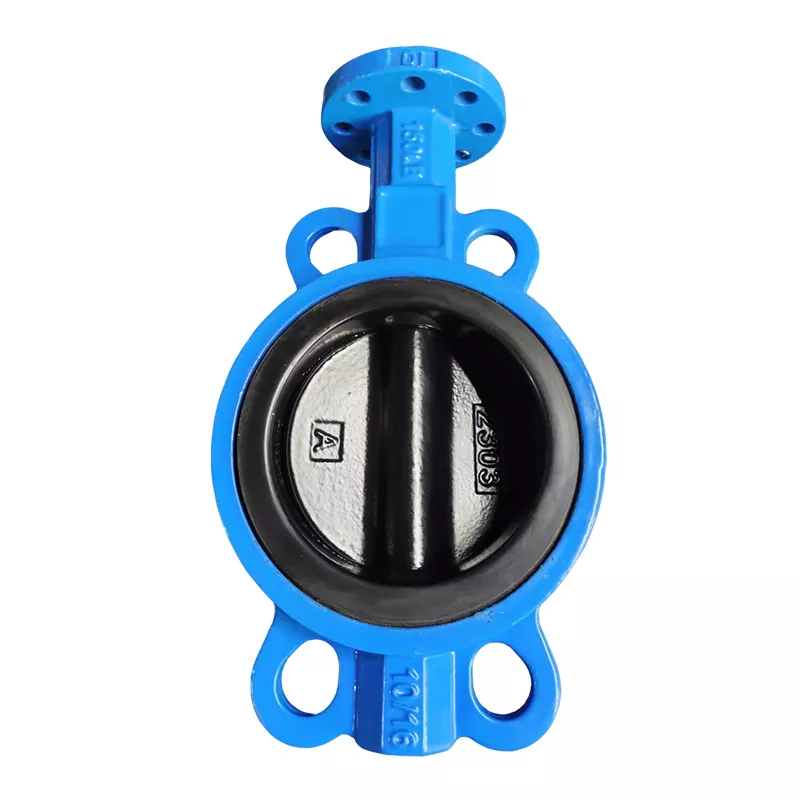

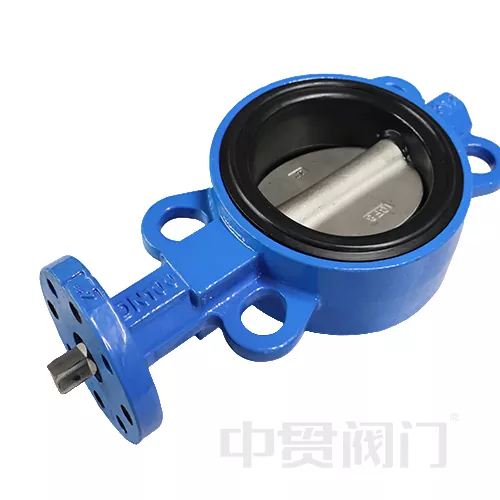

Голый стебель и квадратный клапан бабочки с стеблем

Голый клапан бабочки с стеблем и квадратным стеблем представляет собой промышленный клапан с гибким дизайном и сильной адаптивностью, который широко используется в нефтехимических, водопроводных системах, мощности и HVAC. Его основной особенностью является стандартизированный дизайн ствола стволового клапана ствола и квадратный вал, который предоставляет клиентам высокую степень свободы в персонализированной конфигурации, особенно подходящую для сценариев, которые требуют независимого сопоставления пневматических, электрических или ручных приводов.

Преимущества производительности

1. Светлый вес и низкая стоимость:

Брековой дизайн уменьшает количество компонентов на 30%, а вес клапана DN200 составляет всего 18 кг (около 25 кг для традиционного клапана бабочки той же спецификации);

Пример: DN150 голой стебля и квадратных клапанов бабочек ствола заменили фланкированные клапаны бабочек при ремонте районной нагревательной сети, сокращая время установки на 50%.

2. Высокая точность крутящего момента:

Привод для соответствия интерфейса квадратного вала не требует связи, а эффективность выходной момента крутящего момента составляет ≥95% (измеренное значение), что особенно подходит для систем автоматизации с частыми корректировками;

Оснащенный ограниченным циферблатом (0 ° -90 ° ± 2 °) в стандартной комплектации, он поддерживает точный контроль открытия.

Совместимость СМИ:

1. Сиденье клапана может быть EPDM (устойчивость к озону), силиконовый резин (высокотемпературная устойчивость) или PTFE (коррозионная устойчивость), подходящая для чистой воды, пара низкого давления, слабой кислоты и щелочной жидкости (pH 4 ~ 10);

2. Типичные применения: дозирование трубопроводов на очистных сооружениях, системы циркуляции CIP в пищевых и напитках, кормовые клапаны для легких химических реакторов.
