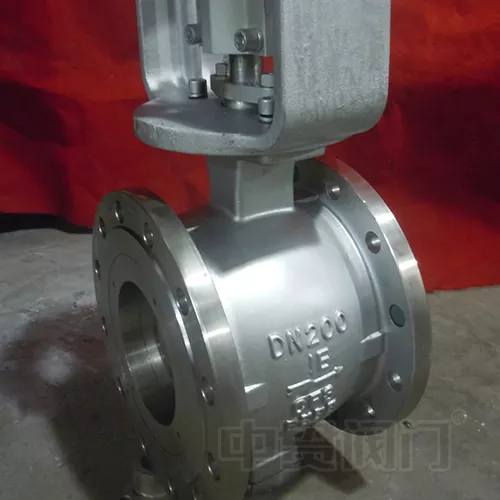

Шаровой кран с V-образным отверстием из нержавеющей стали

Шаровой кран Zhongguan с V-образным отверстием из нержавеющей стали — это высокопроизводительный промышленный клапан, специально созданный для точного регулирования расхода и суровых условий эксплуатации. Изготовленный из высококачественной нержавеющей стали и оснащенный усовершенствованной геометрией V-образного шара, он превосходно справляется с агрессивными жидкостями, системами с высокой температурой и высоким давлением, а также сложными средами, содержащими взвешенные частицы или волокнистые материалы.

Этот клапан находит широкое применение в нефтехимической переработке, энергетике, металлургической переработке, производстве продуктов питания и напитков, фармацевтическом производстве, целлюлозно-бумажной промышленности и охране окружающей среды. Он широко известен благодаря своей превосходной герметичности, исключительной износостойкости и увеличенному сроку службы, что делает его незаменимым компонентом в современных системах управления технологическими процессами.

Основные конструктивные особенности и технические преимущества

1. Точная геометрия шара с V-образным отверстием для точного управления.

V-образный контур, выточенный на поверхности шара, обеспечивает высокую точность характеристик потока, предлагая как линейные, так и равнопроцентные кривые управления. Благодаря диапазону регулирования, превышающему 100:1, этот клапан идеально подходит для применений, требующих строгого регулирования процесса, таких как управление подачей реактора и балансировка соотношения потоков.

2. Самоочищающееся режущее действие предотвращает засорение.

Когда шар с V-образным отверстием вращается, острый край V-образного паза создает мощный эффект сдвига , который эффективно разрезает волокна, волокна целлюлозы, суспензии и твердые частицы, увлекаемые потоком жидкости. Это уникальное действие самоочистки предотвращает скопление среды и заклинивание клапана, обеспечивая явное преимущество в сложных условиях эксплуатации, связанных с бумажной массой, осадком, сточными водами и другими жидкостями, содержащими твердые частицы.

3. Металлургия премиум-класса и усовершенствованная поверхностная закалка.

• Основные материалы: Корпуса и шары клапанов доступны в вариантах из высококачественной нержавеющей стали, включая 304, 316 и CF8M (CF3M), что обеспечивает превосходную стойкость к широкому спектру агрессивных сред.

• Улучшение поверхности: В сверхсложных условиях уплотнительные поверхности могут быть усилены карбидом вольфрама или керамическим покрытием, нанесенным с помощью технологии термического напыления высокоскоростного кислородного топлива (HVOF). Такая обработка обеспечивает твердость поверхности до HRC 65 или выше, значительно повышая устойчивость к эрозии, истиранию и истиранию, а также продлевая срок службы в несколько раз по сравнению с альтернативами без покрытия.

4. Несколько решений по уплотнению для экстремальных температур и давлений.

В зависимости от ваших конкретных требований к обслуживанию мы предлагаем ряд конфигураций уплотнений:

• Мягкое уплотнение (PTFE/PPL): идеально подходит для применения при температуре окружающей среды, низком давлении и чистых средах, обеспечивая уровень утечки до класса VI (нулевая видимая утечка).

• Металлическое жесткое уплотнение (металл-металл). Разработано для работы в условиях высоких температур до 450 °C (842 °F), систем высокого давления и абразивных сред, обеспечивая стабильные характеристики утечки на уровнях от IV до VI .

• Гибкое графитовое композитное уплотнение: сочетает в себе превосходную устойчивость к высоким температурам с хорошей эластичностью, что делает его особенно подходящим для паровых и термомасляных систем.

5. Стандартизированное срабатывание и интеграция интеллектуального управления.

• Монтажный фланец, соответствующий стандарту ISO 5211: позволяет осуществлять прямую установку без инструментов электрических, пневматических или червячных приводов, поддерживающих аналоговые сигналы 4–20 мА и протоколы связи по цифровой шине (такие как Profibus, Modbus и Foundation Fieldbus) для плавной интеграции в автоматизированные системы управления РСУ и ПЛК.

• Безопасный шток: имеет противовыбросовую конструкцию штока в сочетании со встроенным механизмом блокировки ограничителя, обеспечивающим безопасную и надежную работу даже в условиях скачков высокого давления.

6. Универсальные методы подключения и структурные конфигурации.

• Типы соединений: Доступны фланцевые (RF, FF), межфланцевые/проушинные, резьбовые (NPT, BSP), концы под приварку в раструб и под приварку встык, совместимые с основными международными стандартами трубопроводов, включая ANSI, DIN, JIS и GB.

• Конструктивные варианты: предлагается в стандартной конфигурации управления V-образным портом, а также в конструкции с двойным седлом для двунаправленного отключения или высокочастотного циклического включения-выключения.

Типичные отрасли применения и сценарии

Руководство по быстрому выбору – поможет вам выбрать правильный клапан

Чтобы облегчить точный выбор клапана, мы рекомендуем предоставить нашей технической команде следующие рабочие параметры:

• Характеристики среды: название, коррозионная активность, содержание твердых веществ (тип и концентрация), вязкость.

• Условия эксплуатации: диапазон рабочего давления, диапазон температур, требуемый коэффициент расхода (Cv/Kv).

• Требования к управлению: желаемая характеристика расхода (линейная/равнопроцентная), тип привода (ручной/электрический/пневматический), предпочтения сигнала управления.

• Характеристики соединения: номинал фланца, тип трубы, тип торцевого соединения.

Наш опытный инженерный персонал предлагает бесплатные расчеты размеров и услуги по разработке индивидуальных решений, чтобы обеспечить оптимальную производительность клапана для вашего конкретного применения.

Гарантия качества и стандарты производства

• Соответствие: Изготовлено в соответствии с международно признанными стандартами, включая ISO 9001, API 6D, API 607 ​​(пожаробезопасность) и GB/T 12237.

• Строгие испытания: Каждый клапан проходит 100 % гидростатическое испытание давлением, проверку герметичности седла и спектральный анализ материала, чтобы гарантировать поставку без дефектов.

• Прослеживаемость: для записей о качестве поддерживается полная отслеживаемость материалов и подробная документация по проверке.

Послепродажное обслуживание и гарантийные обязательства

1. Гарантийный срок: 12 месяцев с даты ввода в эксплуатацию, включая производственные дефекты.

2. Пожизненная техническая поддержка: бесплатный доступ к нашей команде инженеров для устранения неполадок, рекомендаций по техническому обслуживанию и рекомендаций по запасным частям на протяжении всего срока службы клапана.

3. Экстренное реагирование: приоритетная 48-часовая поддержка на месте или удаленная поддержка в случае критических сбоев системы.

Почему стоит выбрать Чжунгуань?

• Более 18 лет опыта специализированного производства клапанов

• Экспортируется в более чем 30 стран на пяти континентах.

• Полная возможность индивидуальной настройки — нестандартные размеры, специальные сплавы и покрытия по индивидуальному заказу доступны по запросу.

• Строгий контроль процесса с полностью документированной отслеживаемостью качества

• Конкурентоспособные цены при прямых поставках с завода – без посреднических наценок.

Клапан Zhongguan – точная инженерия для решения любых задач по расходу.

Для получения подробных технических данных, чертежей САПР или индивидуальной помощи в выборе, пожалуйста, не стесняйтесь обращаться в наш отдел продаж. Мы надеемся на установление долгосрочного партнерства с вами.
