Что такое фланцевое соединение?
Фланцевое соединение – это способ соединения, в котором широко применяется разъемное механическое соединение. Для плотного соединения труб, клапанов или оборудования часто используется пара фланцев, уплотнительная прокладка, а также болты и гайки.
Ее ключевой принцип:используя усилие затяжки болтов, сжимайте уплотнительную прокладку между фланцами, защищая таким образом жидкость (жидкость или газ) от утечки.

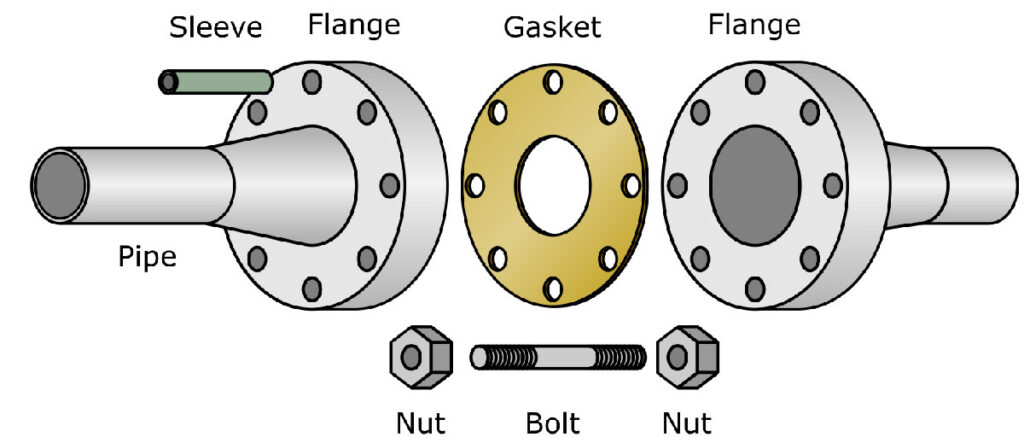

Типичное фланцевое соединение, состоящее из следующих четырех основных частей:

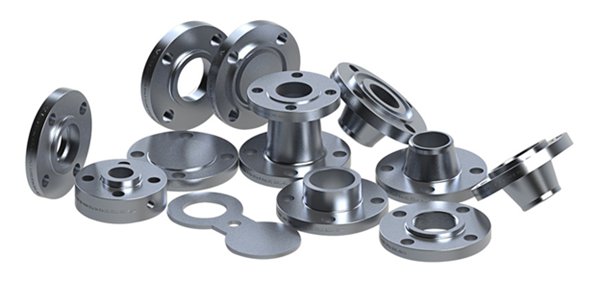

Фланец: Деталь в форме диска, прикрепленная к концу трубы или порта оборудования, обычно с помощью отверстий для болтов.
Уплотнительная прокладка: помещается между уплотняющими поверхностями двух фланцев и прижимается для обеспечения уплотнения.
Болты и гайки: Пропустить отверстия для болтов на фланцах, чтобы обеспечить усилие захвата.
Уплотняющая поверхность: Поверхность фланца, прилегающая к прокладке; оно бывает разных типов (например, приподнятое лицо, мужское/женское лицо и т. д.).
Основные преимущества:
Высокое преимущество и прочное уплотнение: Квалифицирован для работы с высоким давлением, высокой температурой или эрозионными средами.
Легкий демонтаж и обслуживание: Соединение можно легко открыть для очистки труб, проверки оборудования или замены деталей.
Хорошая взаимозаменяемость: Фланцы соответствуют национальным стандартам (например, GB), стандартам химической промышленности (например, HG), стандартам машиностроительной промышленности (например, JB) и международным стандартам (например, ANSI/ASME, DIN). Товары разных производителей можно чередовать при условии, что они соответствуют одному стандарту.
Общие приложения:
Трубопроводное проектирование: Соединение труб с трубами, труб с клапанами и труб с насосами.
Контейнер под давлением: Приспособления для люков и люков на реакционных сосудах и емкостях.
Точка подключения: Входные и выходные соединения компенсаторов давления, а также соединения между корпусом канала и корпусом теплообменника.
Производственные системы и коммунальные услуги: Нефтяная, химическая, газовая, водоочистная, отопительные системы и т.д.
Простое сравнение с другими способами подключения:
По сравнению со сваркой: Фланцевые соединения являются съемными, но они более дорогие и могут привести к появлению дополнительных мест утечки.
По сравнению с резьбовыми соединениями: Фланцевые соединения могут выдерживать более высокое давление и адаптироваться к трубам большего диаметра, но их сложнее устанавливать и они требуют больше места.
Простое резюме: Когда необходимо выдерживать высокое давление, иметь дело с трубами большого диаметра или требовать частой разборки для обслуживания, фланцевое соединение обычно является предпочтительным методом. Наиболее распространенными примерами являются муфты на пожарных водопроводах или заводских паропроводах, в которых выделяются «поднятые диски» и фиксируются круговыми болтами.
