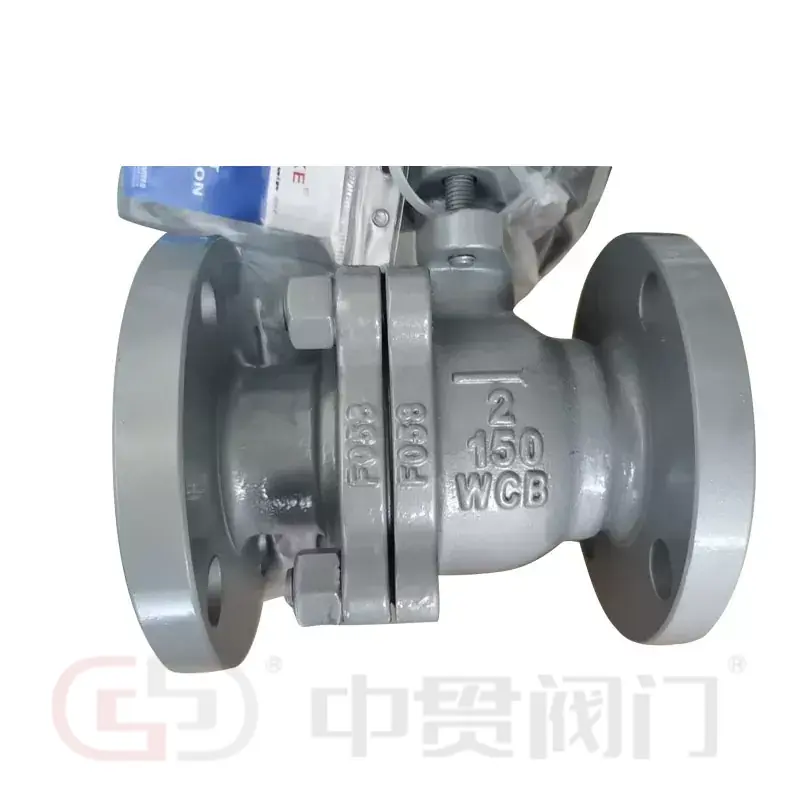

В качестве основного корпуса, выдерживающего давление, в клапане используется углеродистая сталь WCB. Этот материал обычно применяется в промышленных системах водоснабжения, нефти и пара, где углеродистая сталь совместима с рабочей средой. Zhongguan также называет LCB и WCC альтернативными материалами корпуса, что позволяет выбирать материал с учетом рабочей температуры, механических требований и спецификаций проекта.
К основным конструктивным деталям относятся:
ASTM A216 WCB литая углеродистая сталь для основных компонентов, работающих под давлением.
Шар слегка перемещается под действием перепада давления, прижимаясь к заднему седлу для установления запорного уплотнения.
ПТФЭ, R-ПТФЭ, PEEK и PPL — это варианты, отвечающие различным требованиям к уплотнению и эксплуатации.
Доступны варианты из нержавеющей стали SS304, SS316 и 13Cr.
Основной корпус и дополнительный корпус соединены болтами, что обеспечивает доступ к внутренним компонентам во время технического обслуживания.
Сочетание корпуса из углеродистой стали и выбранных внутренних материалов делает клапан с плавающим шаром WCB с фланцевым соединением подходящим для совместимых промышленных сред, где требуется надежное закрытие и практичное обслуживание.
Фланцевые концы обеспечивают болтовое соединение с соответствующими фланцами трубопровода. Компания Zhongguan перечисляет варианты уплотнительных поверхностей RF, FF и RTJ, соответствующие различным характеристикам трубопроводов. Эти конфигурации поддерживают планирование установки в промышленных проектах при условии, что размеры фланцев клапана, класс давления и облицовка соответствуют подключенному оборудованию.
Перечисленные диапазоны размеров и давлений охватывают несколько конфигураций трубопроводов. Номинальные классы и рейтинги PN относятся к разным системам обозначений и не должны рассматриваться как взаимозаменяемые без проверки применимых стандартов и условий проектирования.
Совместимость материалов и пределы давления и температуры определяют, подходит ли клапан для конкретной эксплуатации. Углеродистая сталь WCB обычно подходит для работы с водой, маслом и паром, а материал седла влияет на характеристики уплотнения в выбранных условиях эксплуатации.
Типичные области применения включают в себя:
Двухпозиционная изоляция в совместимых условиях эксплуатации в нефтегазовой отрасли при соблюдении указанных требований к давлению, температуре и среде.
Выделение совместимых технологических жидкостей. Коррозионные среды требуют тщательной оценки совместимости корпуса, шара, штока и седла.
Трубопроводы для воды и пара, в которых выбранные материалы клапанов и номинальные характеристики давления и температуры соответствуют требованиям системы.
Изоляция трубопроводов в системах промышленного водоснабжения с выбором материала в зависимости от химического состава воды и условий эксплуатации.
Повторяющееся открытие и закрытие в совместимых технологических линиях с учетом рабочей частоты и требований к техническому обслуживанию при выборе.
В поставляемой информации о продукте указана максимальная температура425°Сдля описанного клапана, но это значение не следует интерпретировать как допустимую температуру при каждом номинальном давлении или для каждого материала седла. ПТФЭ, R-ПТФЭ, PEEK и PPL имеют разные температурные и эксплуатационные характеристики. Окончательный допустимый рабочий диапазон зависит от полной конфигурации клапана.
Механизм плавающего шара опирается на перепад давления, который толкает шар к седлу, расположенному ниже по потоку. Этот контакт помогает сформировать запорное уплотнение, а выбранный материал седла определяет его пригодность к среде и рабочей температуре.
Состоящий из двух частей корпус с болтовым соединением обеспечивает доступ к внутренним компонентам для обслуживания. В зависимости от конструкции и порядка обслуживания корпус может быть открыт для осмотра или замены исправных деталей без демонтажа всего узла трубопровода. Перед техническим обслуживанием по-прежнему необходимы изоляция, сброс давления и безопасное обращение.
Дополнительные соображения по проектированию и закупкам включают в себя:
Указана противовыбросовая конструкция штока, помогающая предотвратить выброс штока в условиях аномального давления.
Доступна конфигурация с высокой платформой, совместимая с монтажом по стандарту ISO 5211, для установки пневматического или электрического привода.
Для предотвращения непреднамеренного ручного управления может быть предусмотрена блокирующая ручка.
Облицовка фланца, отверстия, класс давления, габаритные размеры и интерфейсы привода должны соответствовать проектным требованиям к трубопроводам и системам управления.
Пожаробезопасность и антистатические характеристики не установлены прилагающимися техническими условиями. API 6D и ASME B16.34 указаны в качестве стандартов проектирования, а API 598 указан в качестве стандарта тестирования; сами по себе эти ссылки не подтверждают сертификацию пожаробезопасности или антистатическую конструкцию.
Для проектов, требующих дополнительных мер безопасности, необходима специальная техническая документация по следующим пунктам:
Пожаробезопасное исполнение:Проверьте применимый стандарт испытаний на огнестойкость и подтверждающий отчет об испытаниях или сертификат.
Антистатическая конструкция:Убедитесь, что установлено антистатическое устройство и проверена ли его работоспособность.
Испытание на давление и утечку:Подтвердите применимую процедуру испытаний, давление, критерии приемки и записи проверок.
Отслеживаемость материалов:Укажите указанные материалы корпуса, шара, штока и седла в документации по заказу.
Эксплуатационные ограничения:Установите допустимое давление и температуру для выбранного размера, класса давления и комбинации седла.
Эти проверки особенно актуальны для работы с углеводородами, высокотемпературных трубопроводов и установок с определенными требованиями безопасности.
Zhongguan управляет базами по производству арматуры в Тяньцзине, основанными в 2016 году, а также в Обэй, Юнцзя, Вэньчжоу, гдеКомпания по производству клапанов Чжэцзян Чжунгуань, ОООбыла основана в 2019 году. Компания имеет более чем 19-летний опыт работы в сфере арматуры.
Производственное оборудование включает в себя машины для опрессовки клапанов, оборудование для установки седел клапанов, оборудование для сборки валов и гильз, а также маркировочные машины. Компания Zhongguan имеет сертификаты ISO на свою арматуру и предлагает сертифицированные WRAS седла для соответствующих дроссельных заслонок. Ознакомьтесь с нашимисертификатыикооперативные деладля более подробной информации.
ДляПлавающий шаровой кран WCB с фланцевым соединением, детали выбора включают материал корпуса WCB, LCB или WCC, диапазон размеров DN15–DN600, класс давления, облицовку фланца RF/FF/RTJ и материал седла. Связанные варианты там жешаровой крансемья также доступна. Zhongguan также работает с инжиниринговыми компаниями и складами во Вьетнаме, Малайзии и Сингапуре.
WCB — это литой материал из углеродистой стали, используемый во многих промышленных трубопроводах. В предоставленной информации указана максимальная температура для этого клапана 425°C, но допустимую рабочую температуру необходимо оценивать наряду с давлением, материалом седла и полной конфигурацией клапана.
Пригодность зависит от химического состава, концентрации, температуры и совместимости материалов корпуса и внутренних материалов. Варианты шара или штока из нержавеющей стали сами по себе не означают, что весь клапан пригоден для работы в агрессивной среде.
Укажите номинальный диаметр, класс давления, поверхность фланца, рабочую среду, условия давления и температуры, предпочтение седла, а также требования к ручной или автоматической эксплуатации. Также должны быть указаны любые требования к пожаробезопасности, антистатичности или испытаниям для конкретного проекта.
