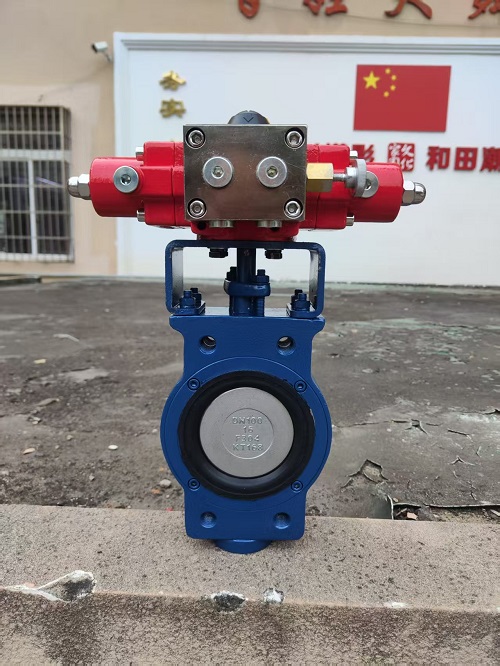

Конструкция материала и технические параметры эксцентрикового дискового затвора Semi Lug WCB CF8 созданы в соответствии с жесткими заводскими стандартами, чтобы выдерживать высокие скорости потока, абразивные среды и перепады давления.
Конструкция из литой стали обеспечивает высокую структурную целостность, прочность на разрыв и ударопрочность при тяжелых нагрузках на трубопровод.
Диск из нержавеющей стали 304, отлитый по выплавляемым моделям, с прецизионно отполированными контактными поверхностями, устойчивыми к коррозии, эрозии среды и разрушению седла.
Варианты конфигурируемых эластомерных седел (EPDM, NBR, PTFE), обеспечивающие упругую деформацию для повторяемого отключения с нулевой утечкой в соответствии со стандартами ANSI класса VI.
Полностью интегрированный гидравлический привод, обеспечивающий быстрое время отклика, точную модуляцию и надежный выходной сигнал с высоким крутящим моментом для автоматизированных контуров управления.

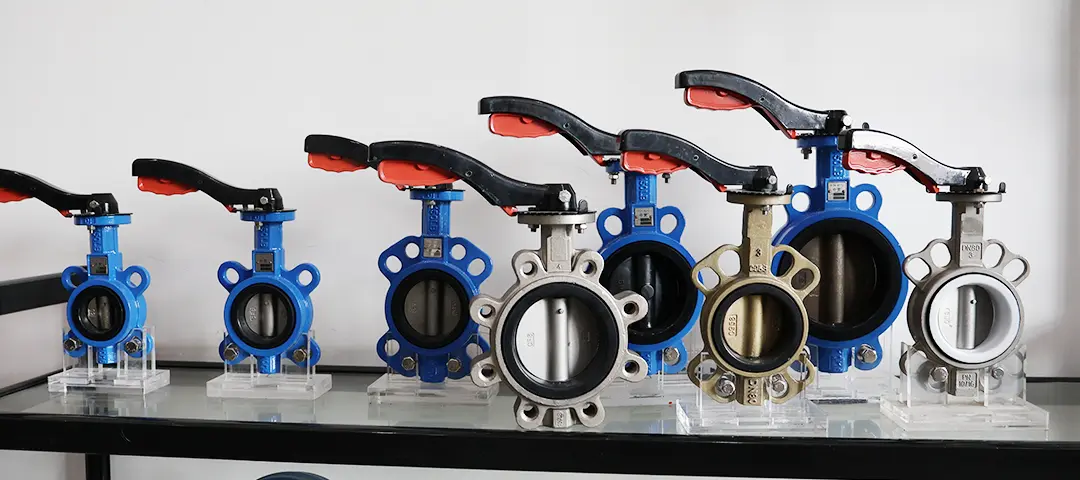

Концентрический дроссельный клапан имеет шток, проходящий непосредственно через центр диска и седла, что приводит к непрерывному трению резины о металл на протяжении всего хода на 90 градусов. Напротив, конструкция эксцентрикового дискового затвора Semi Lug WCB CF8 с двойным смещением смещает ось штока как от центра уплотнения седла, так и от центральной линии трубы. При открытии диск мгновенно отрывается от поверхности седла, что сводит к минимуму трение, снижает рабочий крутящий момент, предотвращает деформацию седла и значительно продлевает срок службы компонентов.
Стандартный межфланцевый клапан проскальзывает между двумя фланцами с помощью сквозных болтов с поддержкой нулевого выравнивания во время технического обслуживания. Клапан с проушиной имеет резьбовые отверстия для болтов по всему периметру, что обеспечивает полную изоляцию тупиковой части. Конструкция корпуса с полупроушинами сочетает в себе резьбовые отверстия для проушин и открытые направляющие затвора. Эта конструкция с полупроушинами позволяет надежно закрепить сквозные болты, что снижает вес корпуса и ускоряет выравнивание, сохраняя при этом клапан поддерживаемым с одной стороны во время частичной разборки выходного трубопровода, что упрощает работу по техническому обслуживанию без снятия всего узла.
Углеродистая сталь WCB обеспечивает превосходную механическую прочность и выдерживает давление в нейтральных, неагрессивных или умеренно агрессивных промышленных средах, горячей воде, паре и углеводородах. Нержавеющая сталь CF8 (304) содержит 18% хрома и 8% никеля, что делает ее очень устойчивой к химическому воздействию, окислению, органическим жидкостям и влаге. Сочетание внешнего корпуса WCB со смачиваемым диском CF8 оптимизирует экономическую эффективность, обеспечивая при этом высокую коррозионную стойкость на пути потока.
В то время как клапаны с проушинами предпочтительнее для работы в тупиковой зоне на конце линии при полном рабочем давлении, конструкция с полупроушинами может способствовать обслуживанию трубопровода при креплении болтами к входному фланцу. Для постоянных тупиковых применений, требующих полного снятия фланца на выходе при максимальном давлении, проконсультируйтесь с нашей командой технических инженеров во время предпродажного выбора, чтобы проверить номинальное давление в линии и конкретные конфигурации болтов.
Механизм двойного смещения и гидравлическое управление подходят для конкретных технологических сред, требующих быстрой автоматизированной изоляции и отсутствия утечек:
Управляет забором сырой воды, суспензиями для очистки сточных вод и линиями дозирования химикатов. Диск из нержавеющей стали CF8 противостоит точечной коррозии от биологических и химических элементов, а упругое седло предотвращает обратные утечки.
Интегрируется в терминалы хранения топлива, перекачивающие насосы и трубопроводы углеводородов. Гидравлический привод обеспечивает быстрое срабатывание при высоком перепаде давления.
Обеспечивает химическую стойкость к слабым кислотам, едким моющим средствам и промышленным растворителям при использовании конфигураций с седлом из ПТФЭ.
Применяется в контурах охлаждающей воды, изоляции пара низкого давления и вспомогательных системах питания котлов. Кинематика с двойным смещением предотвращает термическое заедание при резких изменениях температуры.
Используется в крупномасштабных системах охлажденной воды, линиях подачи целлюлозы и трубопроводах подачи пищевой и фармацевтической продукции, требующих автоматизированной гидравлической работы.
Компания Zhejiang Zhongguan Valve Manufacture Co., Ltd. располагает полным комплектом собственного оборудования для механической обработки, сборки и испытаний под давлением. Перед отправкой каждое устройство подвергается строгим гидростатическим испытаниям корпуса и седла под давлением с использованием пресс-машин.
Наша техническая команда помогает инженерным подрядчикам и дистрибьюторам складских запасов в следующих вопросах:
Проверка совместимости жидкостей и выбор динамического материала седла (EPDM, NBR, PTFE).
Расчет крутящего момента для точного сопряжения гидравлических приводов.
Соответствие размеров фланцев (классы PN10, PN16, ANSI).
При поддержке северных цепочек поставок чугуна и южных производственных баз литой стали в Вэньчжоу, Zhongguan снабжает складских запасов и проектных подрядчиков по всей Юго-Восточной Азии (Вьетнам, Малайзия, Сингапур) и по всему миру. Вся продукция сертифицирована ISO, доступны варианты сидений, сертифицированных WRAS, а также комплексная гарантия качества сроком на 1 год с бесплатной заменой в случае производственных дефектов. Ознакомьтесь с нашимисертификатыикооперативные деладля более подробной информации.
Свяжитесь с нашим отделом продаж, чтобы запросить полноразмерные чертежи P&ID, документацию по испытаниям под давлением или индивидуальные расценки на объем эксцентрикового дроссельного клапана Semi Lug WCB CF8. Изучите связанныедроссельный клапантакие варианты, какМорской клапан-бабочка с полупроушинамииДроссельный клапан с выступом.
Болты фланца затягивайте крест-накрест и поэтапно с указанным моментом затяжки. Это помогает избежать неравномерного сжатия прокладки и деформации корпуса, особенно при больших размерах DN.
EPDM обычно используется для воды и пара, NBR для масла и топлива, а PTFE для агрессивных сред и высоких температур. Окончательный выбор должен соответствовать реальным условиям среды, температуры и давления.
Регулярно проверяйте внешние утечки, реакцию привода, момент затяжки болтов и износ седла. Любое изменение рабочего крутящего момента или характеристик уплотнения должно быть проверено перед продолжением использования.
Подтвердите требуемый крутящий момент клапана, ход, управляющий сигнал и давление питания гидравлической системы. Привод должен обеспечивать достаточный крутящий момент с подходящим запасом безопасности для фактического перепада давления.
Проверьте выравнивание фланца, момент затяжки болтов, состояние прокладки и наличие посторонних материалов на седле. Если утечка продолжается, проверьте зону контакта седла и диска, прежде чем возвращать клапан в эксплуатацию.
