Подумайте о водопроводном кране вашего дома и туннеле шоссе. Кран может быть полностью открыт, но водапотокпо-прежнему ограничен собственным диаметром. Однако автомобильный туннель позволяет транспортным средствам проезжать на полной скорости беспрепятственно. Эта простая аналогия отражает основную разницу между шаровыми кранами с полным и уменьшенным проходами.
Во-первых, давайте разберемся с самим шаровым краном.

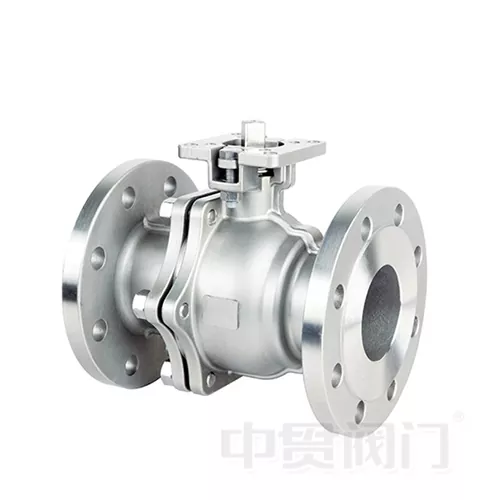

Шаровой кран, как следует из названия, имеет основной компонент — шар с отверстием в нем. Поворот ручки клапана вращает этот шарик. Когда отверстие совпадает с трубой, через него может течь жидкость (вода, масло, газ и т. д.). Когда шар поворачивается на 90 градусов, отверстие блокируется и поток перекрывается. Это высокоэффективный и надежный двухпозиционный клапан.
Полный порт и уменьшенный порт описывают размер этого отверстия в шаре и ширинуклапанвнутренний проход.
Полнопроходной шаровой кран: беспрепятственное «шоссе»
Конструктивная особенность: Диаметр отверстия в шаре полнопроходного шарового крана равен диаметру соединительной трубы. Это означает, что когда клапан полностью открыт, его проход представляет собой прямое, беспрепятственное отверстие без узких мест.
Ключевое преимущество: нулевое сопротивление, отсутствие засорения.
Беспрепятственный поток: жидкость проходит практически без дополнительной потери давления, как при движении по прямой дороге.
Мощная функция: позволяет выполнять специальную операцию под названием «сборка». В магистральных трубопроводах (например, для нефти и газа) по трубе пропускается устройство, называемое «скребок», для ее очистки или проверки. Только полнопроходной шаровой кран позволяет пройти этой «свинье».
Думайте об этом как о дороге, которая сохраняет свою полную ширину от начала до конца, без узких участков.
Обычное применение: критически важные технологические трубопроводы, магистральные линии транспортировки и любое применение, требующее максимального потока или очистки скребками, часто в нефтяной, газовой и химической промышленности.отрасли промышленности.
Шаровой кран с уменьшенным проходом: экономичный вариант «Главная улица»
Конструктивная особенность: Диаметр отверстия в шаре шарового крана с уменьшенным отверстием меньше диаметра соединительной трубы. Обычно это на один стандартный размер меньше. Например, диаметр клапана с уменьшенным проходом DN100 (100 мм) может составлять всего около 80 мм.
Ключевое преимущество: более низкая стоимость, компактность, меньший вес.
Экономичность: поскольку шар и корпус клапана можно сделать меньше, для их изготовления используется меньше материала, и они обычно дешевле, чем полнопроходной клапан того же размера.
Компактный и легкий: его общая конструкция меньше, что делает его выгодным в условиях ограниченного пространства для установки.
Достаточный поток: несмотря на то, что канал уже, скорость потока вполне достаточна для большинства повседневных и общепромышленных применений.
Думайте об этом так: главная улица, которая в основном широкая, но имеет немного более узкий участок под мостом. Это может немного замедлить движение транспорта, но не мешает нормальному проезду.
Обычное использование: Это наиболее распространенный и широко используемый тип шарового крана. Скорее всего, вы встретите клапаны с уменьшенным портом в стандартных системах водоснабжения, отопления, строительстве и во многих промышленных системах.трубопроводыгде минимальная потеря давления не является критической.
Вывод: как выбрать?
Проще говоря, ваш выбор зависит от ваших потребностей:
Выбирайте полнопроходной шаровой кран, если вам нужен неограниченный поток или если вам необходимы будущие возможности для очистки трубопровода скребками. Вы платите более высокую цену и нуждаетесь в большем пространстве для такой производительности и функциональности.
Для подавляющего большинства общих применений, таких как перекрытие основного водопровода в доме или труб отопления здания, порт с уменьшеннымШаровой клапанвполне достаточно и предлагает лучшее соотношение цены и качества. Небольшие потери расхода и давления компенсируются значительной экономией средств и удобством.
Мы надеемся, что эта статья поможет вам четко понять разницу между этими двумя типами шаровых кранов. В следующий раз, когда вы увидите или выберете одну из них, вы точно будете знать, какая «дорога» подходит для вашей системы.
