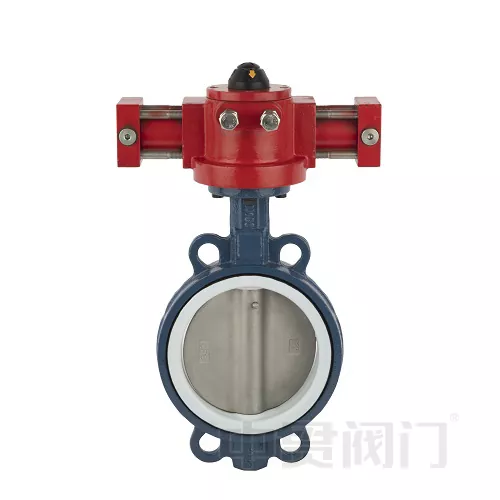

Концентрический дроссельный клапан с гидравлическим приводом

Концентрический дроссельный клапан с гидравлическим приводом характеризуется диском, который вращается вокруг центрального вала для управления потоком, в то время как гидравлические приводы используют давление жидкости для перемещения клапана. Эта комбинация позволяет точно и эффективно контролировать поток жидкости в различных приложениях, особенно там, где желательна автоматизация и необходимы более высокие крутящие моменты.

I. Принцип работы

Системы управления промышленными жидкостями регулируют поток, открывая и закрывая дроссельные заслонки. Гидравлический дроссельный клапан использует систему гидравлического привода для преобразования давления жидкости в механическую энергию, заставляя вал клапана совершать вращательное движение на 90°. По сравнению с электрическими/пневматическими приводами гидравлическая система обеспечивает более высокий крутящий момент и лучшую ударопрочность.

II. Основная структура и функции

Компоненты корпуса клапана

Диск: открывает и закрывает путь потока поворотом на 90°.

Шток клапана: основной компонент передачи, соединяющий привод с диском.

Система уплотнений: седло клапана с мягким уплотнением из EPDM обеспечивает отсутствие утечек.

Способ подключения: фланцевое/бесфланцевое исполнение (соответствует стандартам ANSI/EN).

Гидравлический привод

Давление масла приводит в движение поршневой цилиндр, создавая линейную силу → преобразующуюся во вращательный момент.

Стандартный ход 90°, время отклика ≤ 3 секунды.

Опционально: одностороннего действия (с пружинным возвратом) или двойного действия (двунаправленный гидравлический привод).

III. Технические преимущества
