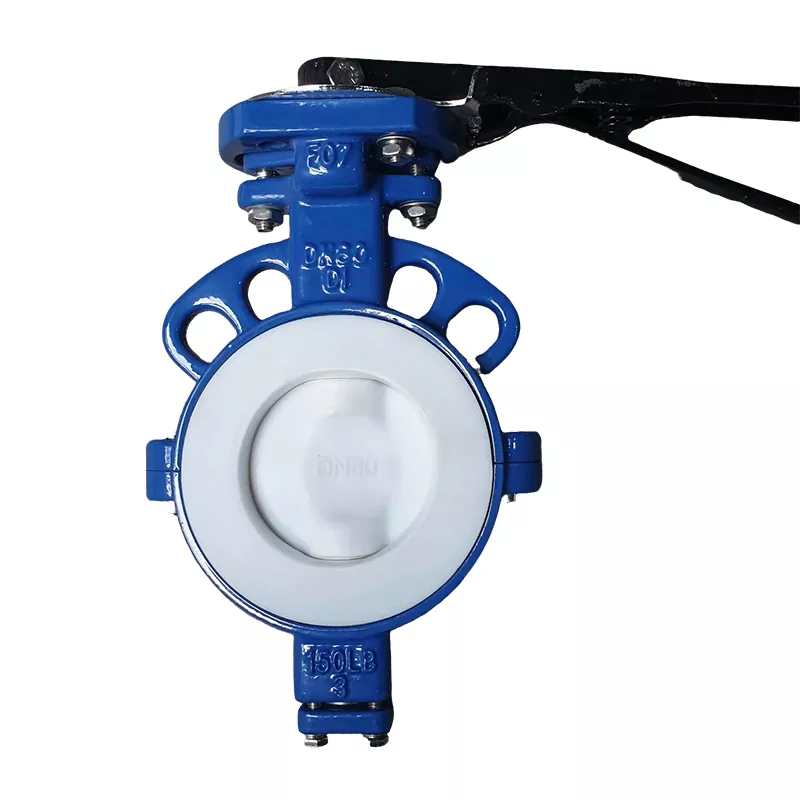

Клапан-бабочка с разъемным корпусом и полностью футеровкой из ПТФЭ

Клапан-бабочка с разъемным корпусом и полностью футеровкой из ПТФЭ от Zhongguan Valve — это ведущее высокопроизводительное решение для управления потоками жидкости, разработанное специально для самых сложных промышленных условий в мире. Этот флагманский клапан, сочетающий в себе передовые структурные инновации и передовые технологии в области материаловедения, оснащен футеровкой из политетрафторэтилена (ПТФЭ) высокой плотности премиум-класса, которая обеспечивает непроницаемую защиту от сильной химической коррозии, абразивного износа и термической нестабильности.

Бескомпромиссная полная защита от коррозии

Корпус клапана внутри и снаружи, а также сердечник диска полностью герметизированы прочным политетрафторэтиленом (ПТФЭ). Это создает непроницаемый, нереактивный барьер против сильных кислот, концентрированных щелочей, хлора и высокореактивных органических растворителей. Сверхнизкий коэффициент трения ПТФЭ сводит к минимуму требования к рабочему крутящему моменту, предотвращает скопление среды и уменьшает абразивную эрозию из-за взвешенных частиц.

Инженерное преимущество конструкции с разделенным корпусом

Клапан имеет уникальный съемный верхний/нижний или левый/правый разъемный корпус клапана, надежно закрепленный высокопрочными фланцевыми болтами.

• Техническое обслуживание в линии без разборки. Такая конструкция разъемного типа позволяет бригадам технического обслуживания проверять, обслуживать или заменять внутренние изнашиваемые компоненты (такие как седло клапана из ПТФЭ и герметизированный диск) без полной разборки структурной трубопроводной системы. Просто ослабьте соединительные болты корпуса, чтобы отделить корпус клапана.

• Минимизация времени простоя и затрат на рабочую силу: это упрощает обслуживание в ограниченном пространстве, снижает затраты на рабочую силу и значительно повышает эффективность работы системы.

• Бесшовная модернизация трубопровода. Разделенная конфигурация упрощает добавление или замену клапанов в существующей трубопроводной инфраструктуре во время инженерно-технического ремонта.




Технические характеристики и стандарты материалов

Параметр	Детали спецификации
Бренд/Производитель	Компания по производству клапанов Чжэцзян Чжунгуань, ООО
Номинальный диапазон диаметров	От DN40 до DN1600 (нестандартные модели до DN2400 доступны по запросу)
Номинальное давление	PN6 / PN10 / PN16 / Класс 150
Дизайн кузова	Разъемный корпус, состоящий из двух частей (выравнивание верхнего/нижнего или левого/правого)
Материал подкладки и сиденья	Премиум-первичный ПТФЭ/ПФА/Высокотемпературный ФЭП
Основной материал корпуса	Ковкий чугун (GGG40/50), углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M)
Конфигурация диска	Полностью герметизированный диск из ПТФЭ/ПФА, нержавеющая сталь 316, сплав Хастеллой, сердечник из дуплексной стали
Стандарт подключения	Бесфланцевые, наконечники, U-образные сечения, фланцевые соединения (полностью совместимы с ASME, DIN, JIS, BS)

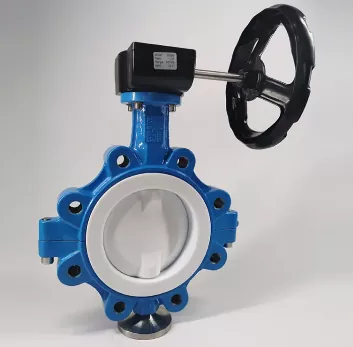

Совместимость привода	Ручной рычаг Anglo, червячный редуктор, пневматический привод, электрический привод

Целевые области применения

Наши дисковые затворы с разъемным корпусом, полностью покрытые ПТФЭ, служат критически важными с точки зрения безопасности компонентами для точного дросселирования и абсолютной изоляции на различных технологических линиях высокой чистоты и опасных производственных процессах:

• Химическая и нефтехимическая переработка: Надежное управление концентрированной серной кислотой, соляной кислотой, каустической содой и легколетучими химическими реагентами при обеспечении абсолютной безопасности процесса.

• Фармацевтическое и биотехнологическое производство. Гибкая, инертная и незагрязняющая конструкция поверхности, которая поддерживает стерильные условия и безопасно выдерживает агрессивные химические обработки при очистке на месте (CIP) и стерилизации на месте (SIP).

• Производство продуктов питания и напитков: Нейтральные на вкус, нетоксичные компоненты футеровки из ПТФЭ, которые предотвращают загрязнение партии и соответствуют строгим санитарным нормам.

• Промышленная очистка и опреснение воды: высокостабильный контроль над потоками кислой или щелочной воды, линиями дозирования химикатов и сетями рекультивации соленой воды.




Индивидуальные услуги OEM/ODM и соответствие качеству

В Zhongguan Valve мы понимаем, что уникальные условия работы требуют индивидуальных решений. Мы предоставляем комплексные профессиональные услуги по настройке OEM и ODM для выполнения целевых технических спецификаций:

• Конфигурация материала: специальные варианты сердцевин дисков из специального сплава (например, Hastelloy или Monel для элитной химической обработки) или специальные футеровки из сверхчистого PFA для жидкостей полупроводникового класса.

• Согласование размеров и привода: индивидуальные конфигурации верхнего фланца в соответствии с ISO 5211 для плавной прямой интеграции с существующими автоматическими пневматическими или электрическими приводами.

• Частная маркировка и брендинг: паспортные таблички с лазерной гравировкой, индивидуальные цветные покрытия и фирменный литой брендинг, специально разработанный для международных дистрибьюторов клапанов.

Строгий контроль качества

Каждый клапан с полной футеровкой проходит строгий производственный контроль перед тем, как покинуть завод. Это включает в себя испытание на искру высокого напряжения для обеспечения отсутствия микропористости или точечных отверстий в слое футеровки из ПТФЭ, за которым следуют стандартные гидростатические испытания корпуса и седла под давлением. Наши производственные процессы полностью сертифицированы в соответствии со стандартами ISO 9001, Директивой CE и API, что обеспечивает международным менеджерам по закупкам полную надежность на местах.

Экспортная упаковка, доставка и послепродажная логистика

Экспортная стандартная защитная упаковка

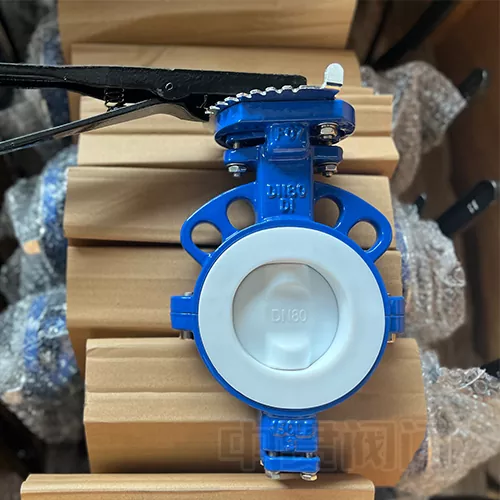

Чтобы предотвратить любые повреждения при транспортировке, потертости или загрязнение внутренней футеровки из ПТФЭ, все клапаны оснащены защитными пластиковыми торцевыми крышками, упакованы в вакуумную упаковку и надежно закреплены в прочных, сертифицированных IPPC, не подвергающихся фумигации деревянных ящиках, пригодных для мореплавания. Непосредственная близость к крупным морским портам (Нинбо и Шанхай) обеспечивает быстрый и предсказуемый транзит грузов по всем морским, воздушным и железнодорожным каналам.

Комплексная послепродажная поддержка

• Гарантия 18 месяцев: Полноценная качественная поддержка всех механических и уплотнительных компонентов при нормальных условиях эксплуатации с даты отгрузки.

• Круглосуточная техническая поддержка, 7 дней в неделю: наша профессиональная группа по применению отвечает в течение 24 часов, чтобы помочь международным клиентам с рекомендациями по установке, расчетом крутящего момента и автоматической калибровкой привода.

• Доступность запасных частей на протяжении всего жизненного цикла: оригинальные запасные уплотнения, седла из ПТФЭ и штоки постоянно хранятся на складе, что гарантирует быструю доставку по всему миру и минимизирует перебои в работе клиентов.
