Различия между центральной линией клапанов бабочек иэксцентричные клапаны бабочек
1. Основная структура и принцип

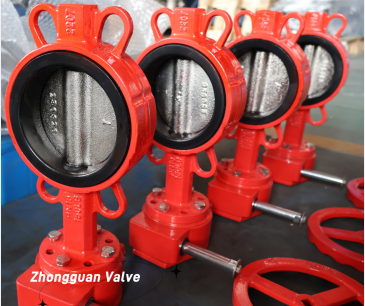

АЦентральная линия клапан бабочкисимметрично спроектирован, с центральной осью клапана, совпадающей с осью трубопровода. Он достигает герметизации путем деформации сжатия сиденья упругого клапана (обычно резина). Его структура проста, и производственная стоимость низкая, но клапанная пластина всегда будет втиснуть сиденье клапана в процессе открытия и закрытия, который подвержен износу. Эксцентричный клапан бабочки улучшает этот дефект за счет конструкции осевого смещения (один эксцентричный, двойной эксцентричный или тройной эксцентричный): отдельный эксцентричный перемещает вращающийся вал вдали от центральной линии герметичной поверхности; Двойной эксцентричный добавляет осевое смещение на этой основе; Тройной эксцентричный дополнительно принимает конструкцию с скошенной поверхностной герметикой, позволяя отключить тарелку клапана от контакта в момент открытия, значительно уменьшая износ.
2. Сценарии сравнения производительности и применения
Средний клапан бабочки подходит для чистой среды, такой как вода и воздух, с давлением ≤1,6 МПа и температурой ниже 120 ℃. Он обычно используется в строительстве водоснабжения и дренажных систем и систем HVAC. Сиденье резинового клапана имеет срок службы приблизительно 2-3 года в частых условиях открытия и закрытия. В эксцентричном клапане бабочки двойной эксцентричный тип может обрабатывать среду, содержащие частицы следов (такие как очистка сточных вод), с продолжительностью срока службы до 5-8 лет; В трех эксцентричных типах используется металлическая уплотнительная пара (такая как нержавеющая сталь + твердый сплав), с рейтингом давления PN40 и температурным ограничением 650 ℃, и особенно подходит для условий работы высокого давления и высокотемпературных работ на электростанциях и нефтехимической отраслях, с жизнью до 10 лет.
3. Экономический анализ выбора модели
В качестве примера, взяв клапан DN300, цена на центральную линию клапана бабочки составляет приблизительно от 2000 до 5000 юаней, в то время как цена трехжатого эксцентричного клапана бабочки достигает 20 000 - 50 000 юаней. Тем не менее, с учетом затрат на техническое обслуживание: центральный клапан, возможно, потребуется ежегодно заменять в промышленных средах, в то время как эксцентричный клапан с тремя зажиганиями может использоваться непрерывно в течение 5 лет без технического обслуживания. Для промышленных систем с более чем 10 000 операций открытия и закрытия в год или сильной средней коррозовой, общая стоимость жизненного цикла трех загоревшего эксцентричного клапана бабочки на самом деле ниже. Рекомендуется, чтобы обычные гражданские системы выбирали тип центральной линии, в то время как промышленные системы с непрерывным производством должны были расставить приоритеты в трех захмеченном дизайне. Продукты Zhongguan Valve продлили срок службы центральной линии клапана бабочки до 5 лет благодаря оптимизированной конструкции и точной обработке, а три затяжной клапан бабочки может достигать 15 лет, что значительно снижает общую стоимость использования для пользователей.
