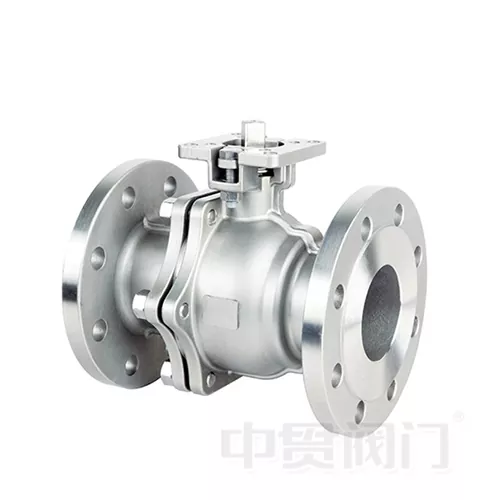

Стандартный фланцевый шаровой кран ASME с высокой платформой из нержавеющей стали

Шаровой кран из нержавеющей стали со стандартным фланцем и высокой платформой ASME представляет собой промышленный клапан профессионального уровня, предназначенный для работы в агрессивных средах, в условиях высоких температур и высокого давления, а также при строгих требованиях к уплотнениям в системах управления жидкостями.

Корпус клапана и все детали, контактирующие с рабочей средой, изготовлены из высококачественной нержавеющей стали (доступны CF8 / CF8M / CF3M) в сочетании со стандартными фланцами ASME B16.5 для обеспечения безопасного и надежного соединения с трубопроводными системами. По сравнению с обычными шаровыми кранами, уникальныйинтегрированный высокоплатформенный дизайнимеет стандартизированную монтажную площадку ISO 5211 непосредственно на верхней части корпуса клапана, что позволяет быстро устанавливать пневматические, электрические или электрогидравлические приводы без дополнительных кронштейнов.

В качестве одного из основных продуктовЧжунгуаньский клапанЭтот шаровой кран широко используется в системах транспортировки нефти и газа, химических реакторах, санитарно-гигиенических линиях для пищевых продуктов, фармацевтических системах очистки воды, опреснения морской воды и системах морского балласта. Благодаря превосходной коррозионной стойкости, герметичному уплотнению с нулевой утечкой и пожаробезопасной конструкции он обеспечивает долгосрочную стабильную работу, значительно сокращая частоту технического обслуживания и общую стоимость владения.

Ключевые технические преимущества

1. Отличная устойчивость к коррозии и высоким температурам.

• Варианты материалов: Корпус клапана и шар изготовлены из CF8/CF8M (нержавеющая сталь 304/316) или CF3M более высокого качества (316L). Оптимизированное содержание никеля, хрома и молибдена обеспечивает исключительную устойчивость к серной кислоте, соляной кислоте, щелочным растворам, соляному туману и различным органическим растворителям.
• Температурный диапазон: подходит для температур от -29°C до +250°C (расширяется до +350°C при использовании высокотемпературной упаковки). Надежно работает в паропроводах, системах горячего масла и других высокотемпературных применениях без нарушения герметичности или деформации корпуса.
• Совместимые среды: сырая нефть, природный газ, растворы кислот/щелочей, морская вода, фармацевтические растворители, пищевые материалы, хлорсодержащие среды и т. д.

2. Герметичность, нулевая утечка + пожаробезопасная конструкция.

• Степень герметичности: Протестировано по стандарту ISO 5208, класс VI (пузыронепроницаемость) — видимых утечек при номинальном давлении нет. Идеально подходит для токсичных, легковоспламеняющихся или дорогостоящих сред.
• Пожаробезопасная конструкция: вторичная уплотняющая поверхность металл-металл между шаром и седлом. Даже после прогорания мягкого седла клапан сохраняет базовое закрытие, отвечая стандартам пожарной безопасности API 607/ISO 10497.
• Антистатический дизайн: антистатическая пружина между штоком и шаром обеспечивает надежное рассеивание заряда, исключая риск взрыва из-за накопления статического электричества.

3. Интегрированная конструкция с высокой платформой – монтаж привода за 5 минут.

• Стандарт интерфейса: Высокая платформа соответствует стандарту ISO 5211 и напрямую соответствует пневматическим и электрическим приводам основных марок — специальные переходные пластины или кронштейны не требуются.
• Эффективность установки: для монтажа привода на месте требуется только болтовое соединение + муфта штока. Один человек может выполнить работу за 5 минут, что экономит 2/3 времени установки по сравнению с традиционными клапанами, монтируемыми на кронштейнах.
• Эксплуатационная стабильность: встроенная платформа сокращает расстояние передачи между приводом и штоком, уменьшая люфт и увеличивая срок службы и точность обратной связи по положению.

4. Низкое сопротивление потоку и высокое значение Cv – энергосбережение

• Конструкция канала потока: полнопроходная или стандартная конструкция с гладкими внутренними контурами минимизирует перепад давления. Полнопроходные модели обеспечивают значение Cv, почти такое же, как у трубы того же размера, сохраняя исходные характеристики потока в системе.
• Экономия энергии: низкое сопротивление потоку означает снижение энергопотребления при перекачке. При круглосуточной непрерывной работе химических или водоочистных сооружений годовая экономия электроэнергии может быть существенной.

5. Многоуровневое предотвращение утечек и длительный срок службы.

• Уплотнение штока: V-образное уплотнение из ПТФЭ с подпружиненным предварительным натяжением автоматически компенсирует износ — частая затяжка сальника не требуется.
• Шаровая опора: конструкция плавающего или установленного на цапфе шара (в зависимости от размера) с самосмазывающимися втулками снижает крутящий момент и продлевает срок службы. Протестировано на >50 000 циклов переключения на GB/T 12237.

Типичные области применения и отрасли

Простая установка и низкие эксплуатационные расходы

• Фланцевое соединение: соответствует ASME B16.5 (класс 150/300/600). Непосредственная установка на стандартные фланцы труб — никаких специальных модификаций не требуется.
• Быстрая разборка: Привод крепится болтами непосредственно к платформе. Снятие привода для ручного аварийного управления или проверки не влияет на корпус клапана или соединения трубопроводов.
• Техническое обслуживание в линии: некоторые модели поддерживают разборку в линии (проверьте конкретную конструкцию) — замените седла или уплотнения, не снимая весь клапан с трубопровода, что значительно сокращает время простоя.
• Интервал технического обслуживания: При нормальных условиях проверяйте уплотнение уплотнения и рабочий момент каждые 12 месяцев. Фактический срок службы может превышать 5 лет в зависимости от среды и частоты циклов.

Технические характеристики

Доступные опции

• Тип привода: Ручной червячный редуктор/Пневматический одинарного/двойного действия/Электрический (24 В/110 В/220 В/380 В)/Электрогидравлический
• Материал седла: ПТФЭ/РПТФЭ/ПЭЭК/металлическое жесткое уплотнение.
• Обработка шарика: Зеркальная полировка/Азотированная закалка/Покрытие из карбида вольфрама
• Специальные опции: Запорное устройство / Продувочное отверстие / Удлиненный шток / Изоляционная оболочка

Почему стоит выбрать клапан Zhongguan?

• Производственные стандарты: Строгое соблюдение стандартов ASME, API, ISO, GB/T. Доступны сертификаты на материалы, отчеты об испытаниях под давлением и сертификаты пожаробезопасности.

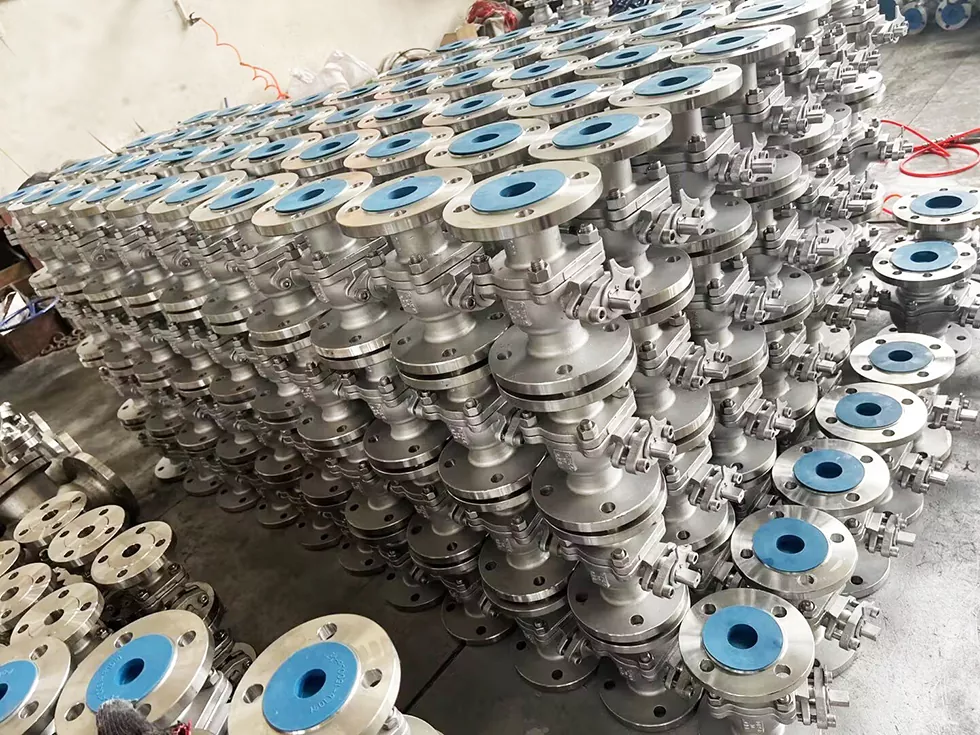

• Гарантия качества: 100% заводское испытание под давлением + испытание на герметичность. Каждый клапан гарантированно соответствует заданным параметрам.
• Быстрый ответ: стандартная продукция поставляется в течение 24 часов. Нестандартные/индивидуальные заказы доставляются в течение 2–4 недель.
• Техническая поддержка: Полный сервис от расчета размеров и рекомендаций по установке до послепродажного обслуживания.
