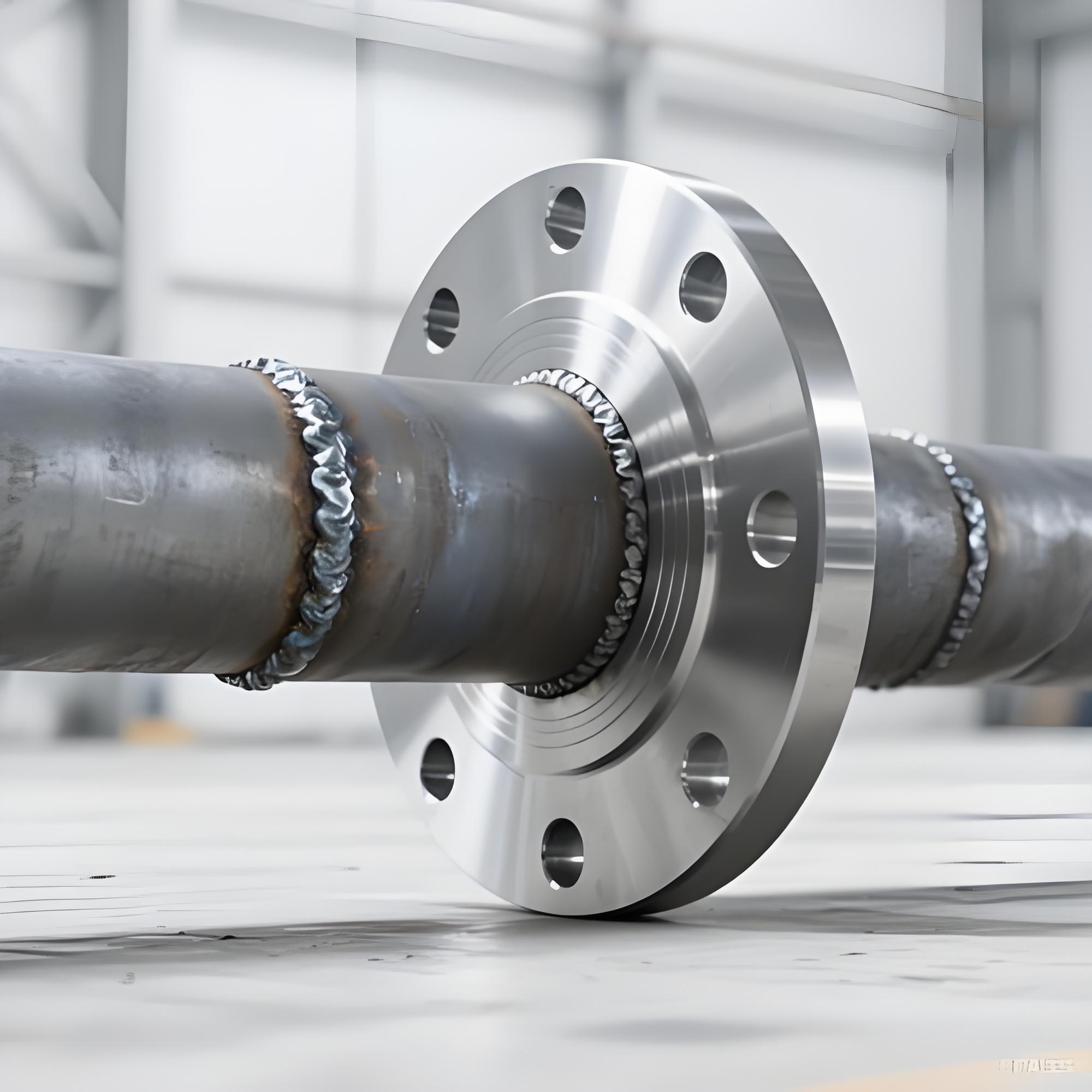

Стыковая сварка — это метод сварки, при котором концы двух заготовок располагаются лицом друг к другу, нагреваются одновременно по всей торцевой поверхности, а давление позволяет достичь атомной связи между двумя заготовками в твердом состоянии, тем самым соединяя их в одно целое.
Чтобы помочь вам лучше понять, мы приводим сравнение с разных точек зрения:
| Элемент сравнения |
Стыковая сварка |
Муфтовая сварка |
| Способ подключения |
Концы выровнены заподлицо и сварены напрямую. |
Один конец вставляется в другой и снаружи приваривается угловой сварной шов. |
| Диапазон размеров труб |
Обычно используется для DN50 и выше. |
Обычно используется для DN50 и меньше. |
| Тип сварного шва |
Стыковая сварка, полный провар |
Угловой сварной шов, не полностью проваренный |
| Внутренний разрыв |
Без ступеньки, гладкая внутренняя стенка |
Имеется зазор, в котором может накапливаться среда или вызывать коррозию. |
| Метод проверки |
Возможность рентгенографии (RT), высокая надежность |
Трудно поддается рентгенографии (RT), в основном MT или PT. |
| Прочность |
Способен выдерживать более высокое давление, температуру и усталостные нагрузки. |
Подходит для низкого давления и статических условий. |
| Элемент сравнения |
Стыковая сварка |

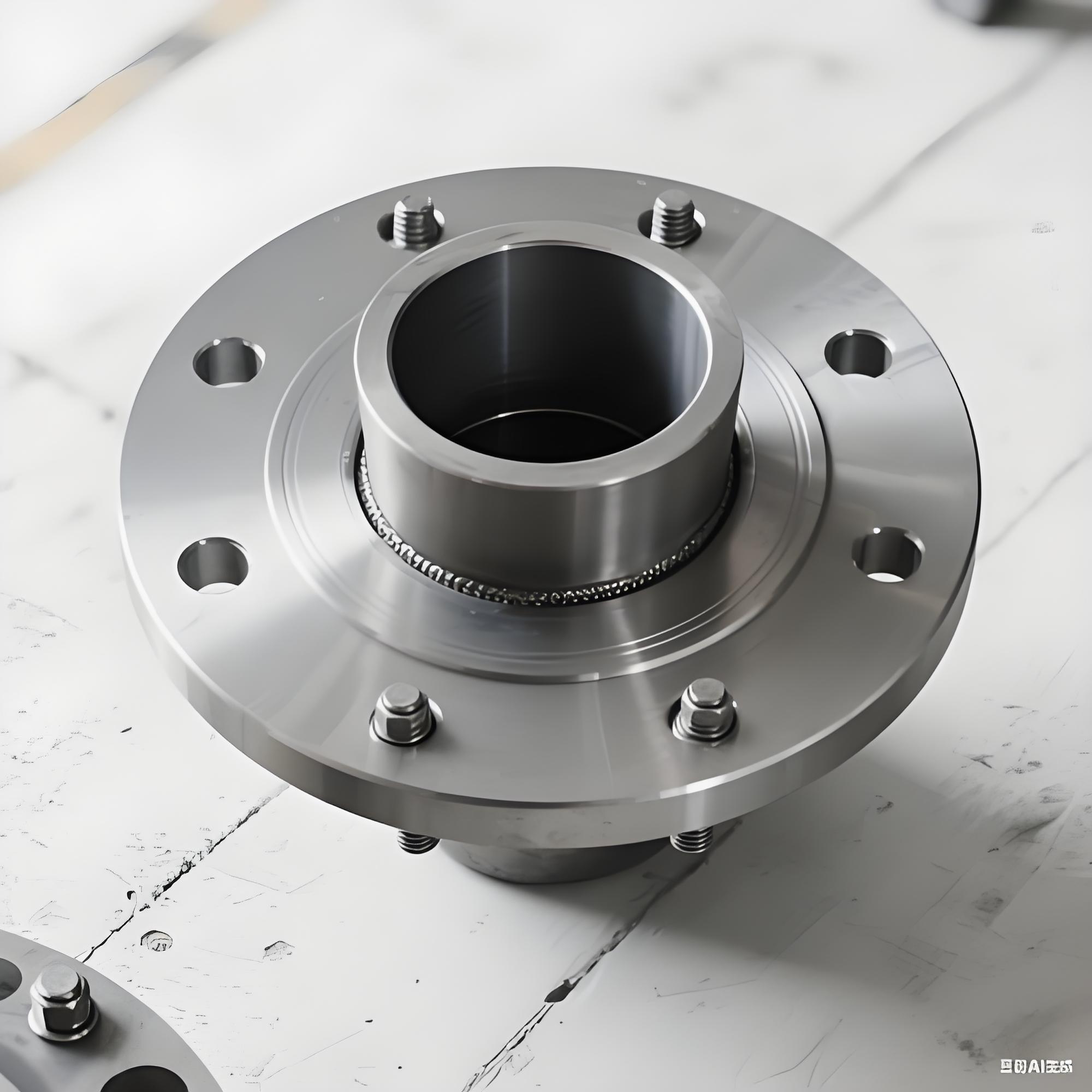

Фланцевое соединение |
| Связь с природой |
Постоянный, несъемный |
Съемный, простой в обслуживании и замене |
| Точка уплотнения |
Нет уплотнительной прокладки; сам сварной шов является уплотнением |
Опирается на прокладки и болты; существуют потенциальные точки утечки |
| Условия обслуживания |
Высокая температура, высокое давление, суровые температурные циклы |
Обычные условия, можно модернизировать с помощью прокладок другого класса. |
| Установка и обслуживание |
Требуется опытный сварщик; трудно модифицировать после сварки |
Быстрая сборка с затяжкой болтов; удобен для осмотра |
| Вес и пространство |
Компактная конструкция, отсутствие фланцев, экономия места и материала. |
Фланцы занимают больше места, увеличивают вес и стоимость. |
| Типичные применения |
Главные паропроводы, линии подачи водорода, высокотемпературные соединения клапанов высокого давления |
Интерфейсы оборудования, клапаны или секции труб, требующие регулярной разборки |
| Элемент сравнения |
Стыковая сварка |

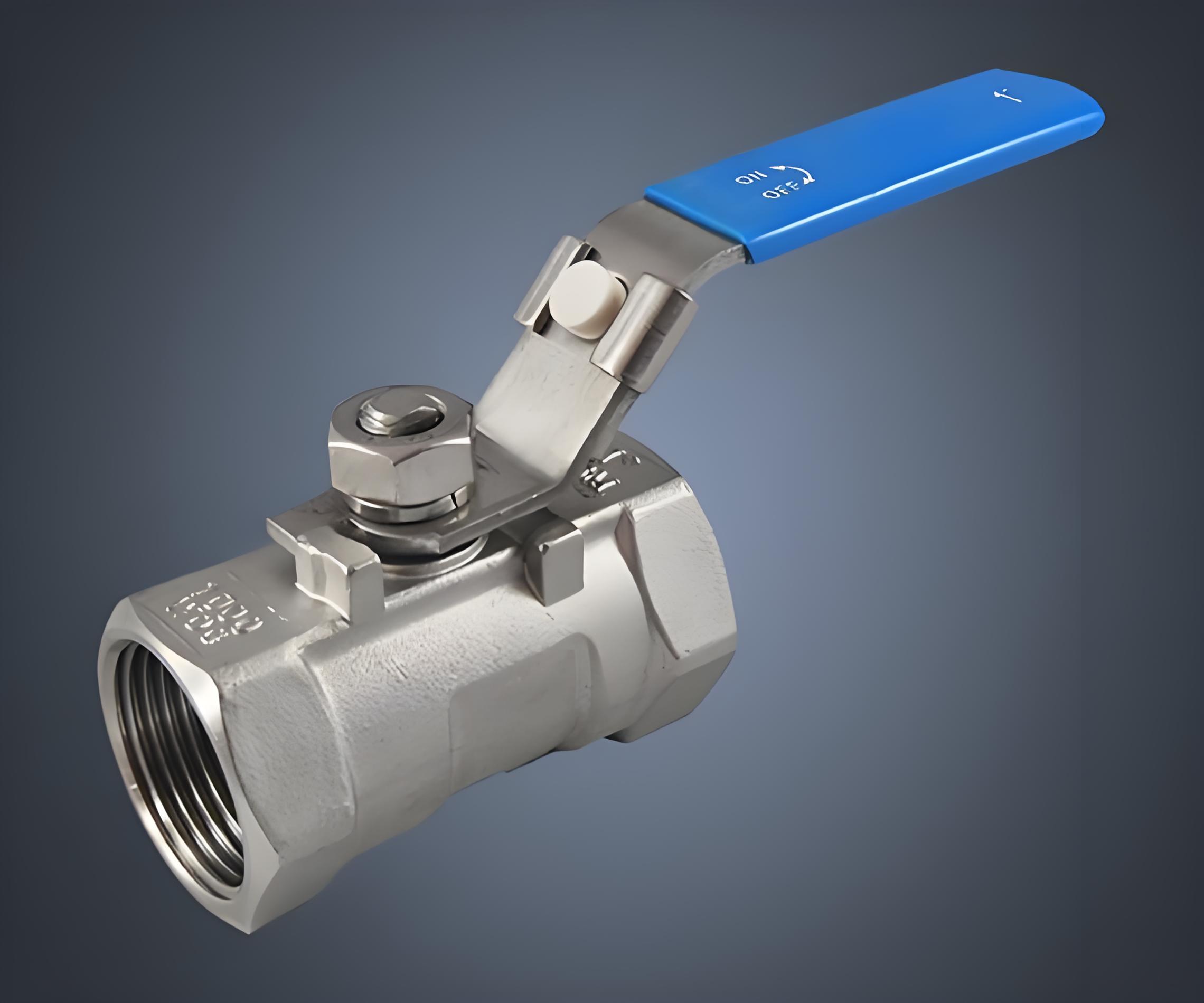

Резьбовое соединение |
| Надежность уплотнения |
Чрезвычайно высокая, утечка отсутствует (если сварной шов исправен) |
Низкий, используется герметик или лента из ПТФЭ; может расшататься под действием вибрации |
| Предел давления/температуры |
Может использоваться для сверхвысокого давления и сверхвысокой температуры. |
Ограничено средним/низким давлением и нормальной или умеренной температурой. |
| Сила соединения |
Цельносплавленный, прочность близка к основному металлу |
Концентрация напряжений в основании резьбы |
| Сложность установки |
Требуется сварочное оборудование и опытный сварщик. |
Нужны только ручные инструменты; можно быстро собрать на месте |
| Риск утечки |
Почти нет утечек, если сварной шов прочный. |
Утечка может происходить постепенно в результате циклического изменения температуры или вибрации. |
В одном предложении: Стыковая сварка — самый прочный, надежный и неразъемный метод соединения, подходящий для тяжелых условий эксплуатации при больших диаметрах, высокой температуре, высоком давлении и отсутствии утечек.
-
