Значение чертежей клапанов для закупки клапанов

1. Обеспечить точное соответствие размеров и интерфейсов (самый важный аспект)

Это самая прямая и важная функция рисунков. Клапаны должны быть установлены в системе трубопроводов, а их размеры и соединения должны быть полностью совместимы с существующими трубами.

Способ соединения: На чертежах четко указано, является ли это фланцевым соединением, стыковым сварным соединением, резьбовым соединением или зажимным соединением.

Конструктивная длина: на чертежах точно указано расстояние между торцевыми поверхностями задвижек, что обеспечивает возможность их установки в отведенное для трубопровода пространство.

Стандарты и спецификации фланцев: Если это фланцевое соединение, на чертеже будет указан стандарт фланца (например, национальный стандарт GB, американский стандарт ANSI, немецкий стандарт DIN, японский стандарт JIS), номинальное давление (например, PN16, класс 150), тип уплотняющей поверхности (например, выступающая поверхность RF, плоская поверхность FF), расстояние между центрами болтовых отверстий и диаметр отверстия и т. д. Любое несоответствие в любой детали предотвратит установку.

Размеры порта: четко укажите номинальный диаметр (DN) или номинальный размер трубы (NPS) клапана.

Если чертежей нет: купленные клапаны могут не совпадать с фланцами труб, отверстия для болтов могут не совпадать или длина клапана может быть слишком большой/короткой, что приведет к невозможности установки. Это требует повторной покупки или модификации трубопровода, что приводит к огромным тратам рабочей силы, материальных ресурсов и времени.

2. Четко определите уровень давления и требования к материалам.

Клапан должен безопасно работать при определенном давлении и условиях среды.

Номинальное давление: на чертежах будет указано расчетное давление,рабочее давлениеи соответствующий класс давления (например, PN40, Class300) клапана. Это напрямую влияет на толщину корпуса, герметичность и коэффициент безопасности клапана. Чрезвычайно опасно приобретать клапаны с низким номинальным давлением для применений с высоким давлением.

Материал корпуса клапана: на чертежах указаны корпус клапана, крышка клапана, диск клапана, шток клапана, материал уплотнения и т. д. (например, углеродистая сталь WCB, CF8M (нержавеющая сталь 316), дуплексная сталь, сплав монеля и т. д.). Неправильный выбор материала может привести к быстрому повреждению клапана в агрессивной среде, что приведет к утечкам или несчастным случаям.

3. Определить тип и режим работы клапана.

На чертежах четко обозначен тип клапана и способы его эксплуатации.

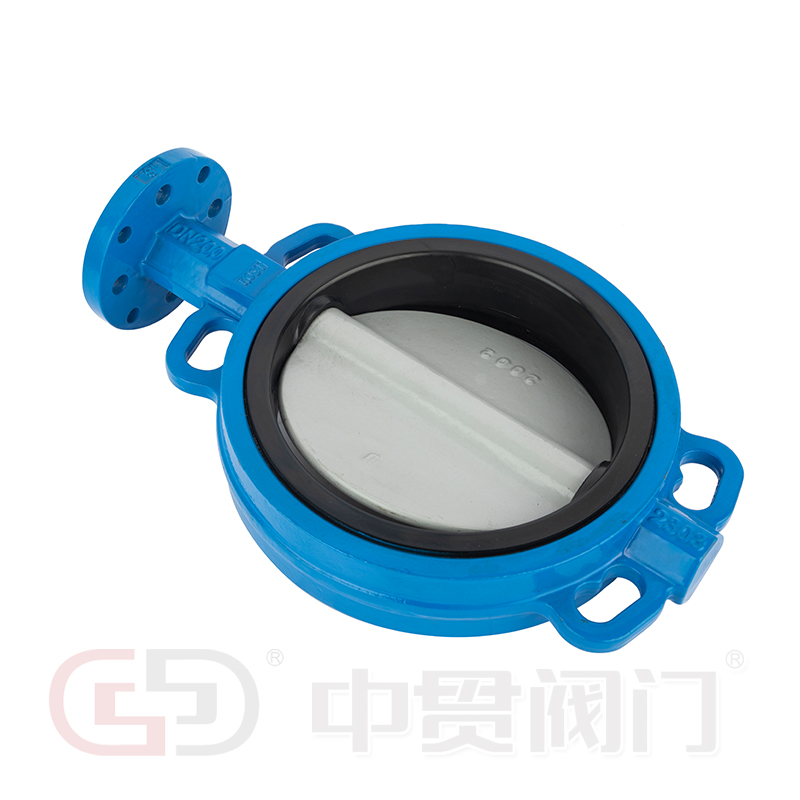

Тип клапана: это задвижка, шаровой клапан, шаровой кран, дроссельная заслонка или обратный клапан? На чертеже четко показан уникальный структурный разрез, что упрощает понимание.

Метод работы: это работа маховика, работа коробки передач, электрический привод, пневматический привод или гидравлический привод? На чертеже будут указаны размеры сопряжения и требования к модели приводного устройства (для приводного клапана).

4. Подтвердите внутреннюю структуру и стандарты.

Детали конструкции: На чертежах (особенно в разрезах) показана форма проточных каналов, конструкция седел клапана и уплотнений, которые напрямую влияют на характеристики потока (значение Cv), потери сопротивления и уплотняющий эффект клапана.

Стандарты производства и контроля: На чертежах обычно указаны стандарты, в соответствии с которыми клапаны проектируются, изготавливаются и проверяются (например,API 600, API 6D, GB/T 12234 и т. д.). Эти стандарты являются основой для обеспечения качества и производительности клапанов.

5. В качестве основания для принятия и разрешения споров

Критерии приемки: Отдел контроля качества отдела закупок должен проверить и принять приобретенную арматуру на основе всех параметров, указанных в чертежах, гарантируя, что физические изделия полностью соответствуют проектным требованиям.

Имеет юридическую силу: Чертежи являются частью технического приложения к договору. Если товар, предоставленный поставщиком, не соответствует чертежам,рисункистанет самым весомым доказательством для требования компенсации и разрешения споров.

Резюме и рекомендации

Чертежи клапанов служат «техническим языком» и «единым стандартом», который связывает процессы проектирования, закупок, установки и приемки.

Рекомендации для сотрудников отдела закупок:

Необходимо запросить чертежи: Прежде чем обращаться к поставщику и размещать заказ, обязательно получите последние и понятные чертежи клапанов от конструкторского отдела или клиента (обычно в формате PDF или в бумажном виде).

Тщательная проверка: сверьте основную информацию на чертежах (например, модель, диаметр, номинальное давление, материал, стандарт соединения) с заказом на поставку и техническим соглашением.

Передайте поставщикам: предоставьте полные чертежи потенциальным поставщикам и потребуйте от них письменного подтверждения того, что они полностью понимают и могут производить продукцию в соответствии с чертежами.

Провести приемочный контроль по чертежам: После поступления товара необходимо совместно с отделом контроля качества провести строгий приемочный контроль на основании чертежей.

Игнорирование значения чертежей клапанов и совершение покупок исключительно на основании словесного описания или простой модели легко могут привести к плачевным последствиям. Конечная стоимость намного превышает затраты на тщательную проверку чертежей перед покупкой.
